Absturzsicherung / Fallschutz – Arten, wann erforderlich?

Primäre und sekundäre Absturzsicherung – der Unterschied. Wann ist eine Absturzsicherung erforderlich und wie sichern Sie Fenster mit ProtectFIX.

1. Primäre oder sekundäre Absturzsicherung?

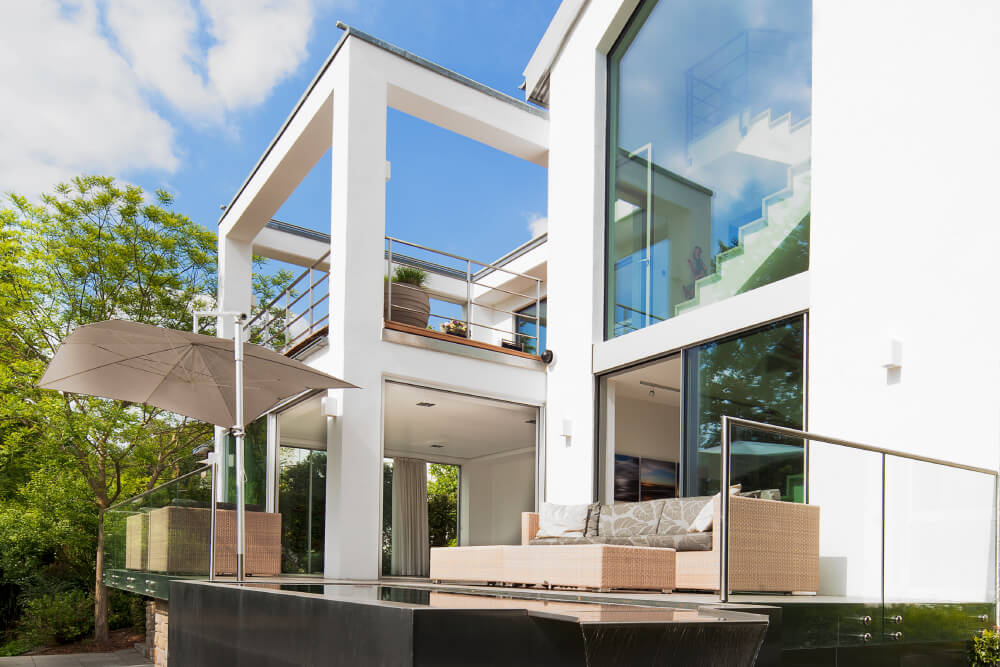

Absturzsicherungen sind Vorrichtungen und Praktiken, die Abstürze verhindern oder Personen und Materialien im Sturzfall auffangen. Prinzipiell sind sie überall angebracht, wo es Absturzkanten gibt und Stürze zu Verletzungen führen können. Im Regelfall sind sie an Dächern, Fenstern, Balkonen, Treppenläufen und Öffnungen aller Art montiert. Speziell an höhergelegenen Aufenthaltsorten sind Absturzsicherungen elementar, da sie Sicherheit garantieren und einen angenehmen Aufenthalt ermöglichen.

Generell wird zwischen primärer und sekundärer Absturzsicherung unterschieden.

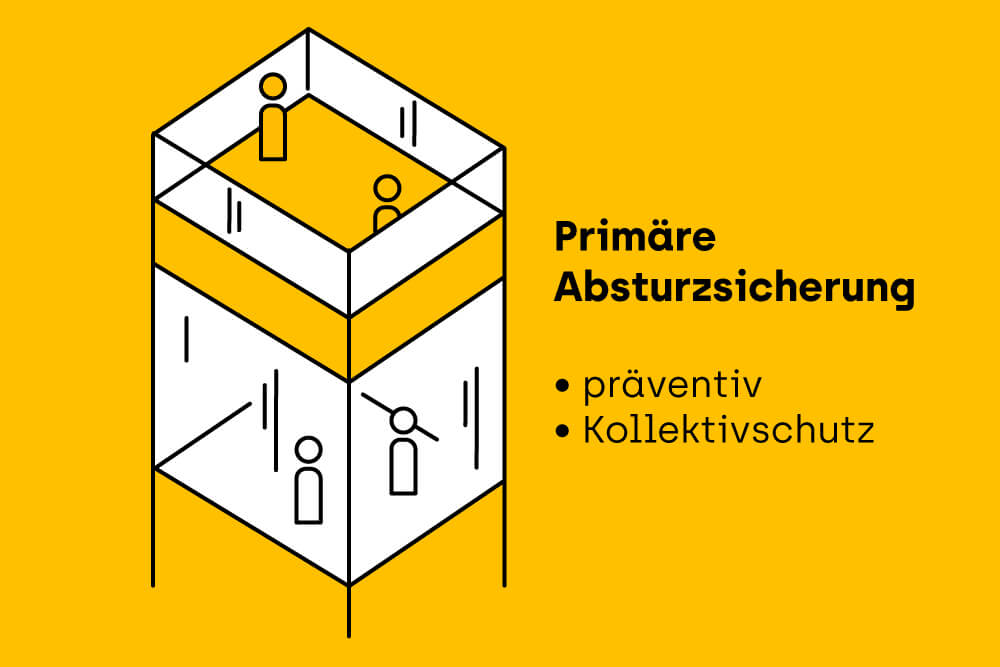

1.1 Primäre Absturzsicherung

Mit primären Absturzsicherungen sind Systeme gemeint, die Personen präventiv vor Abstürzen bewahren. Dabei geht es nicht darum den freien Fall abzubremsen, sondern Absturzgefahren auszuschließen. Die primäre Absturzsicherung nimmt die Funktion des Kollektivschutzes ein, da sie allen Personen den Zugang zu Absturzkanten verwehrt.

Primäre Absturzsicherungen sind:

Geländer
Brüstungen
Gitter
Seitenschutz
Absperrungen
Umwehrungen
Abdeckungen

Während Geländer meistens durchbrochen sind, handelt es sich bei Brüstungen um geschlossene Wandscheiben, die im Regelfall massiv ausgeführt sind. Insbesondere Fensterbrüstungen sind sogar ein Teil von Außenwänden und damit tragend. Gitter bestehen hingegen aus Metall- oder Holzstäben, die entweder parallel oder gekreuzt angeordnet sind. Der Seitenschutz wird hauptsächlich in Zugangs- und Arbeitsbereichen angebracht. Er verhindert, dass Personen oder Gegenstände seitlich herunterfallen. Prinzipiell sind Umwehrungen und Montagesysteme zur Absturzsicherung nichttragende Bauteile.

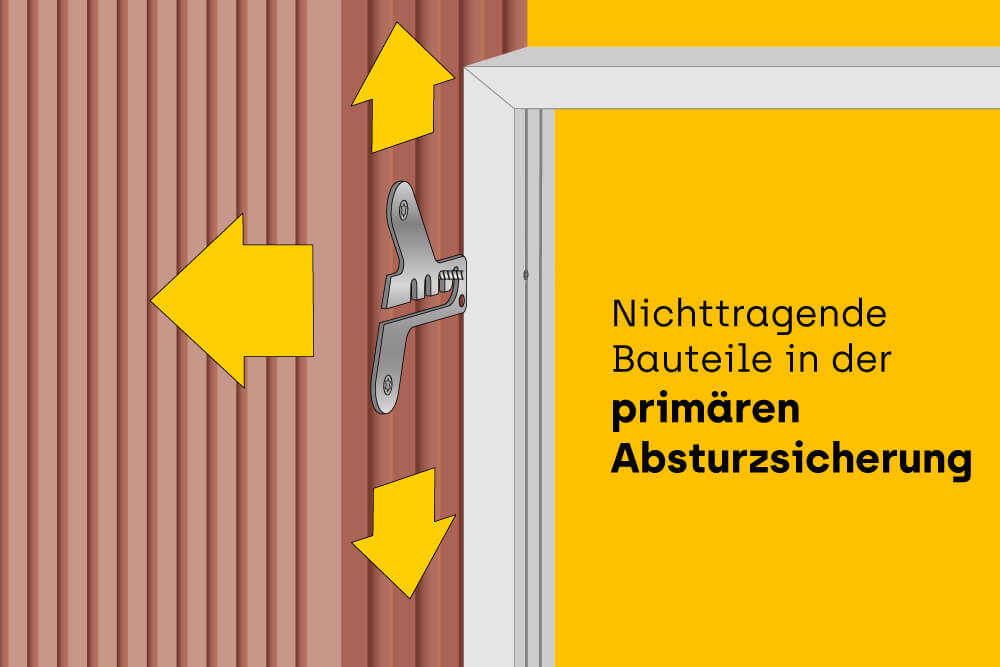

Nichttragende Bauteile in der primären Absturzsicherung

Absturzsicherungen nichttragender Bauteile - wie die Fenstersicherungslasche ProtectFIX® von CELO Befestigungssysteme - sind für die Standsicherheit von Gebäuden unerheblich. Da sie nicht der Gebäudeaussteifung dienen, können sie jederzeit nachträglich montiert oder verändert werden.

Wie können nichttragende Bauteile zur primären Absturzsicherung beitragen?

Neben Ihrer Eigenlast nehmen sie auf ihre Fläche wirkende Lasten auf. Anschließend tragen sie diese auf andere Bauteile ab.

Solche Absturzsicherungen an Fenstern sind vorzugsweise für unterschiedliche Gebäude wie bspw. Krankenhäuser, Schulen, Hochhäuser oder Einkaufszentren gedacht.

Montagesysteme zur Absturzsicherung im Test: der Pendelschlag-Versuch

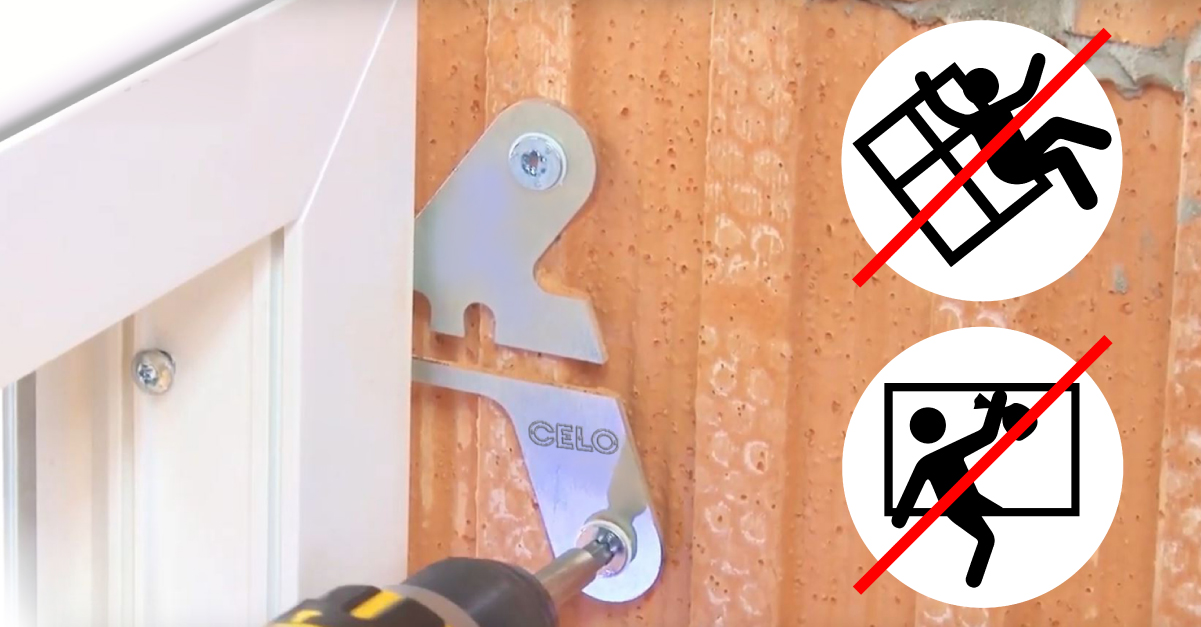

Prallen bspw. Personen oder Materialien gegen ein Fenster, verhindert ProtectFIX®, dass das Fenster aus der Laibung gerissen wird und es zu gravierenden Stürzen kommt. Durch die zusätzliche Verstärkung des Fenster- Befestigungspunkts können die hohen beim Anprall entstehenden Kräfte sicher in die tragende Wand eingeleitet werden.

Dies wird am folgenden Pendelschlagversuch sichtbar:

1.1 Sekundäre Absturzsicherung

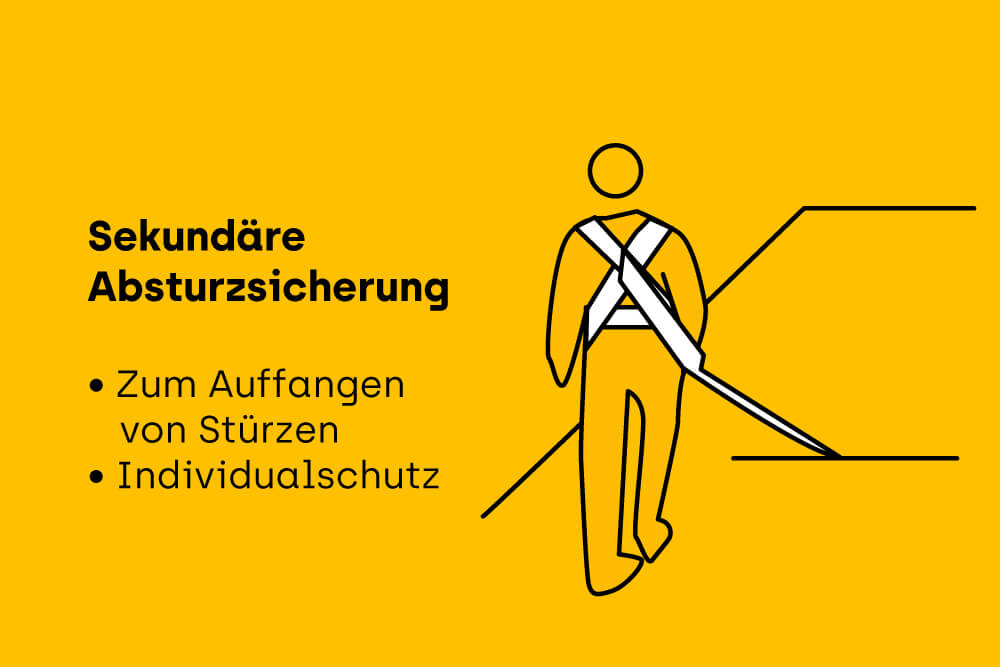

Die Funktion von sekundären Absturzsicherungen besteht hauptsächlich darin, Personen und Materialien bei Stürzen aufzufangen. Im Vergleich zu primären Absturzsicherungen dienen sie dem Individualschutz und werden von einzelnen Personen mitgeführt.
Sekundäre Absturzsicherungen sind:

•   Fanggerüste.
•   Auffangnetze.
•   Persönliche Schutzausrüstung gegen Absturz (PSAgA) innerhalb eines Auffangsystems.

Wann ist eine Absturzsicherung erforderlich?

Die Frage, ab welchem Höhenunterschied Absturzsicherungen erforderlich sind, wird in den Landesbauordnungen geregelt: In Bayern ab 0,5 mm, in anderen Bundesländern ab 1 m.

FAZIT

Primäre Absturzsicherungen sind sekundären Absturzsicherungen vorzuziehen, da sie, zum Teil erhebliche, Verletzungen durch einen Absturz vorbeugen, weil von den gesicherten Personen kein aktives Mitwirken gefordert ist.
Durch primäre Absturzsicherungen können sich Personen frei innerhalb eines abgesicherten Bereichs bewegen. Somit kommen sie einer größeren Personenzahl zugute und schränken die persönliche Bewegungsfreiheit nicht ein
Sekundäre Absturzsicherungen sind zur Sicherung in Einzelfällen individuell zu prüfen.

2. Umfangreich geprüfte Produktlösung ProtectFIX

Die Fenstersicherung „ProtectFIX“ ist ein geprüftes Montagesystem zur Absturzsicherung und Einbruchschutz. Die Fähigkeiten von ProtectFIX wurden durch umfangreiche Tests nachgewiesen.

2.1 Wie wirkt ProtectFIX?

Das Montagesystem erfüllt hauptsächlich die Aufgabe, Fensterelemente bei Einwirkungen aus Personenanprall gegen Absturz zu sichern. Daher ist es eine kollektive Schutzmaßnahme bzw. eine primäre Absturzsicherung. Dabei trägt es auftretende Kräfte in das jeweilige Bauwerk ab und verstärkt die Fensterbefestigung.

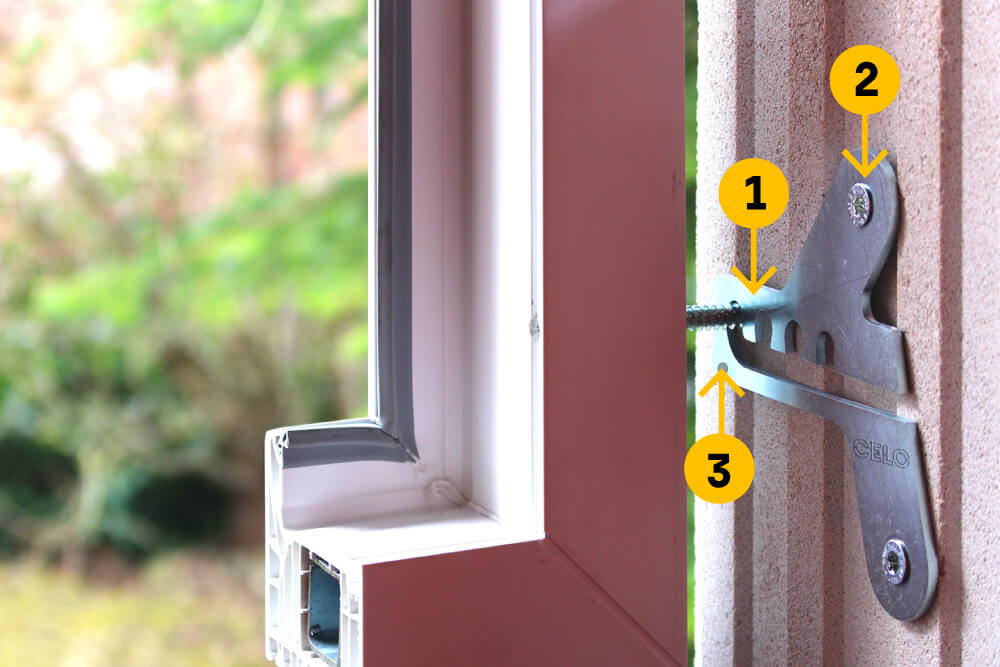

Grundsätzlich besteht das Produkt aus einem Set von vier Elementen:

1x ProtectFIX Lasche aus verzinktem Stahl
2x Multifunktionsrahmendübel MFR SB 10-80 TX
1x verzinkte Fensterbauschraube FBS

Vier variable Befestigungspositionen für die Fensterbauschraube

Zwei Flügel mit jeweils einer Bohrung (Ø 11,3 mm) für die Montage der Multifunktionsrahmendübel

Eine Notfallbohrung (Ø 6,5 mm) falls die Fensterbauschraube nicht den nötigen Halt erzielt

2.2 Geeignete Verglasungen für ProtectFIX

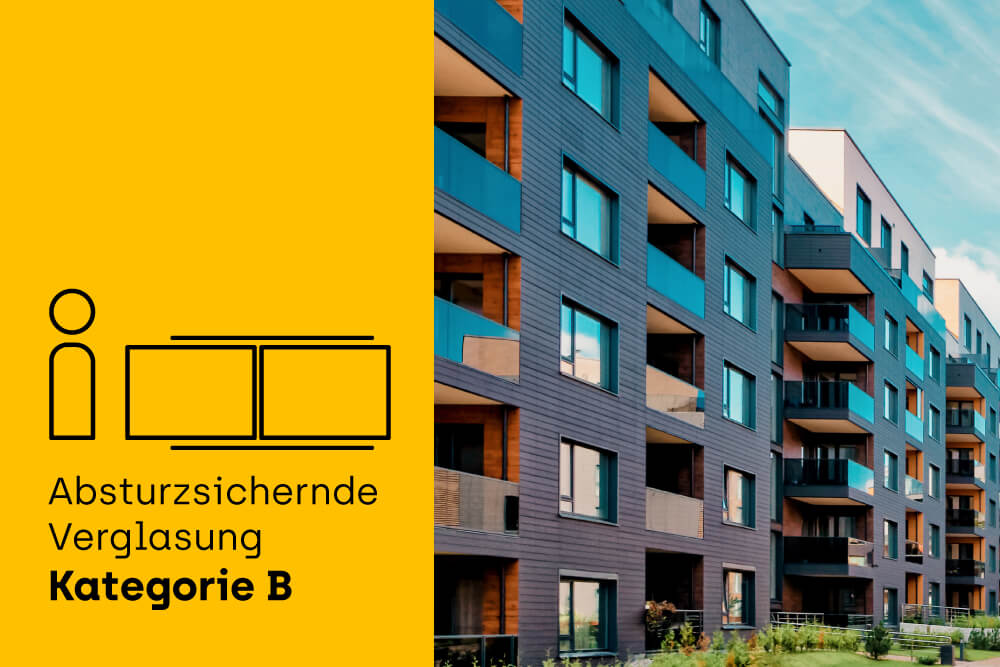

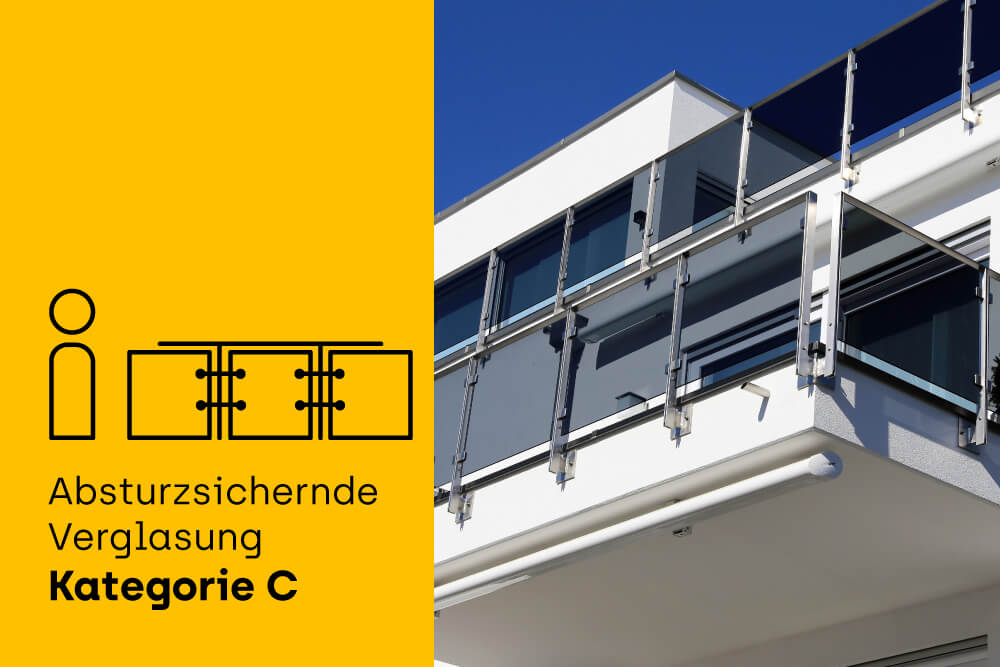

Das Montagesystem dient der Absturzsicherung der drei in DIN 18008-4 [2] genannten Verglasungskategorien. Diese sind:

Bedenken Sie:
Die Anzahl der benötigten Fenstersicherungen hängt sowohl von der Kategorie als auch von der jeweiligen Fensterbreite ab. Ziehen Sie die Montageanleitung von ProtectFIX zur Rate.
