Metallanker: Definition, Verwendung und Arten
Ein Überblick über CELO Bolzenanker Serie
Metallanker und Bolzenanker, auch Ankerbolzen oder Blitzanker genannt, sind beliebte und bewährte Lösungen zur Befestigung schwerer Bauelemente in Beton. In diesem Beitrag werden wir Ihnen einen Überblick über Metallanker und Bolzenanker geben, einschließlich ihren Merkmalen, Verwendung und verschiedenen Arten, die CELO im Sortiment führt.
INHALT
1. Was sind Bolzenanker und wo kommen sie zum Einsatz?
- Metallanker und Bolzenanker sind Schwerlast-Befestigungen für den mittleren Lastbereich von 1- 10 kN (etwa 100-1.000 kg).
- Ankerbolzen werden verwendet, um Bauelemente wie Geländer, Regale, Kabeltrassen, Fassaden, Vordächer, Schaukeln oder andere Spielgeräte sicher und zuverlässig in Beton zu befestigen.
- Im Vergleich zu herkömmlichen Schrauben oder Dübeln bieten Bolzenanker eine höhere Tragfähigkeit und Belastbarkeit.
- Betonanker bestehen aus hochwertigem Stahl und verfügen über einen spezielles Spreizclip, welcher sich im Untergrund verspreizt und verklemmt.
Bolzenanker, Ankerbolzen, Blitzanker, Schwerlastanker, Hinterschnittanker, Durchsteckanker, mechanische Anker, Metallanker, Spreizanker, Stahlanker, Keilanker, Erdanker und Betonanker sind Synonyme für diese Art der Befestigungen.

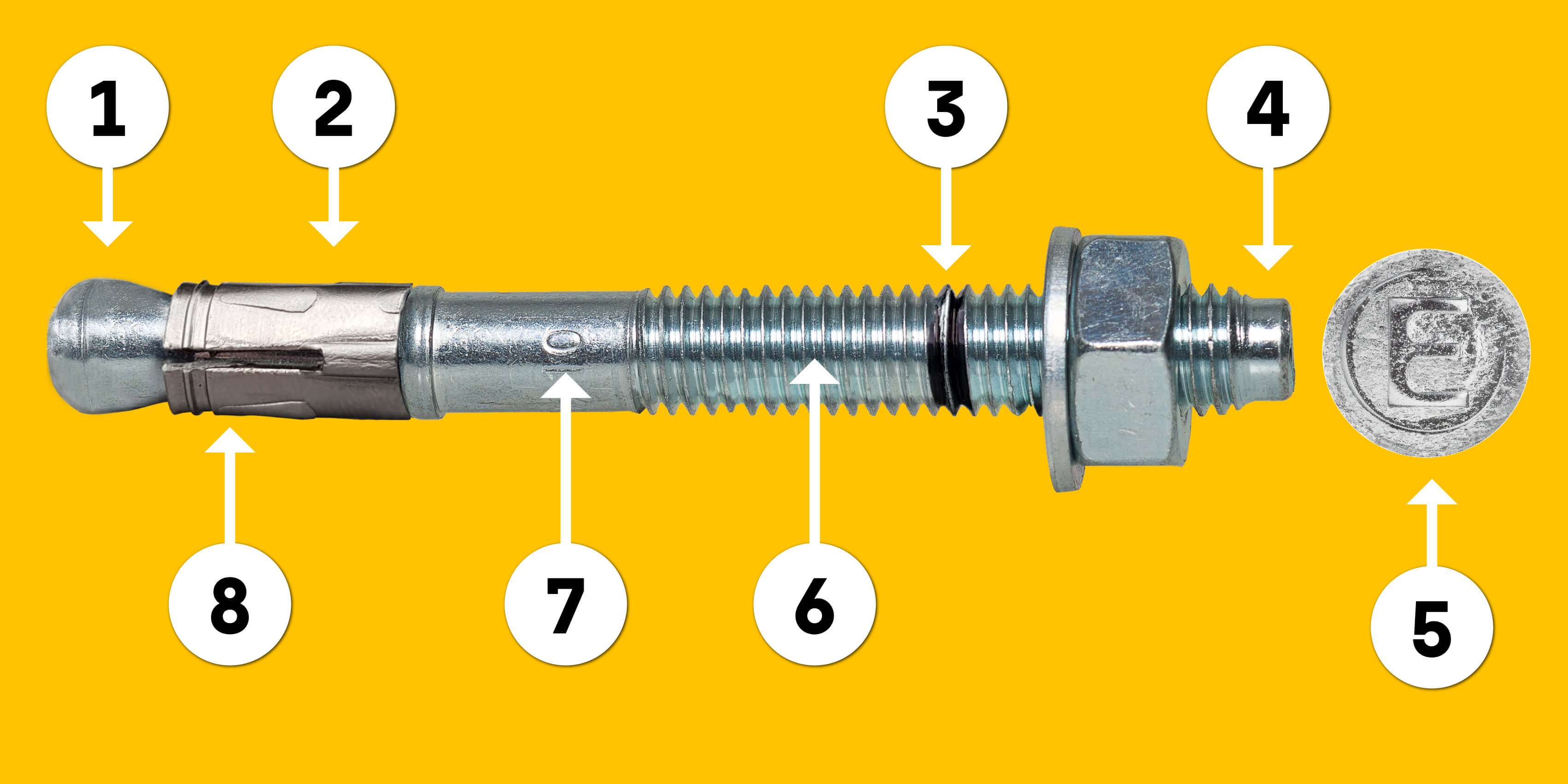

Komponenten des Bolzenanker BAZ Plus
Abgerundeter Spreizkonus vereinfacht das Setzen des Ankerbolzen speziell bei der Durchsteckmontage.
Die perfekte Abstimmung zwischen Konus und und Clip sorgt für zuverlässige Spreizung und gleichbleibend hohe Auszugslasten.
Markierung der Setztiefe als Montagehilfe. Sie sparen Zeit bei Montage des Bolzenankers, da kein Abmessen bei der Installation notwenig ist
Schutz vor Verformung des Gewindes beim Einschlagen des Stahlankers.
Längenmarkierung auf dem Kopf des Betonankers zur einfachen Unterscheidung der Längen
Große Härte und Präzision durch Kaltumformung des Bolzens und des Gewindes.
Gut lesbare Prägung des Ankertyps verhindert die Verwechslung auf der Baustelle bei Bolzenanker BAZ Plus
Ausgeprägte Rippen sorgen für einen sicheren Halt des Bolzenankers und ein schnelles Festziehen des Ankers.
Ist Ihr Untergrund für die Montage von Metallankern geeignet?
Um sicherzustellen, dass Metallanker und Bolzenanker zuverlässig befestigt werden können, ist es von entscheidender Bedeutung, den Untergrund sorgfältig zu prüfen um sicher zu gehen, dass die Anker dort genügend Halt finden. Je nach Bolzenanker ist dieser für Beton oder auch zum Teil für dichten Naturstein geeignet.
Es gibt verschiedene Methoden, um die Beschaffenheit des Baustoffes zu prüfen:
Im DIY-Bereich können Sie beispielsweise den Untergrund mit einer Schraube oder einem Bohrer testen.
Beim Test mit einer Schraube drehen Sie eine kurze Schraube von Hand in den Untergrund. Wenn der Untergrund massiv und stabil ist, lässt sich die Schraube schwer oder gar nicht eindrehen. Wenn der Untergrund hohl oder brüchig ist, lässt sich die Schraube leicht eindrehen oder gibt nach, was darauf hindeutet, dass der Baustoff keine ausreichende Tragfähigkeit hat.
Eine andere Möglichkeit besteht darin, den Untergrund mit einem Bohrer zu testen. Wenn Sie problemlos durch den Baustoff bohren können, ist er wahrscheinlich nicht stark genug für eine Schwerlast-Montage. Außerdem kann Ihnen das Bohrmehl aus der Probebohrung Aufschluss über die Art des Untergrunds geben. Mehr dazu finden sie in diesem Beitrag.
Diese Methoden sind jedoch nicht 100% zuverlässig und können nur eine grobe Einschätzung der Beschaffenheit des Untergrunds liefern. Wenn Sie Zweifel an der Stabilität des Untergrunds haben oder schwere Gegenstände an der Wand befestigen möchten, sollten Sie eine professionelle Bewertung durchführen lassen.
Auf der Baustelle können professionelle Techniker spezielle Geräte verwenden, um die Beschaffenheit des Baustoffs zu prüfen. Ein Beispiel hierfür ist der "Rückprallhammer (Schmidt-Hammer)", bei dem ein Gerät verwendet wird, das den Untergrund mit einem kontrollierten Aufprall belastet und die Stabilität des Materials misst. Eine weitere Methode bieten "Ultraschall-Test" wie die UPE oder UPV-Methode, bei den Schallwellen durch den Baustoff gesendet werden, um die Dichte und Homogenität des Materials zu bestimmen.

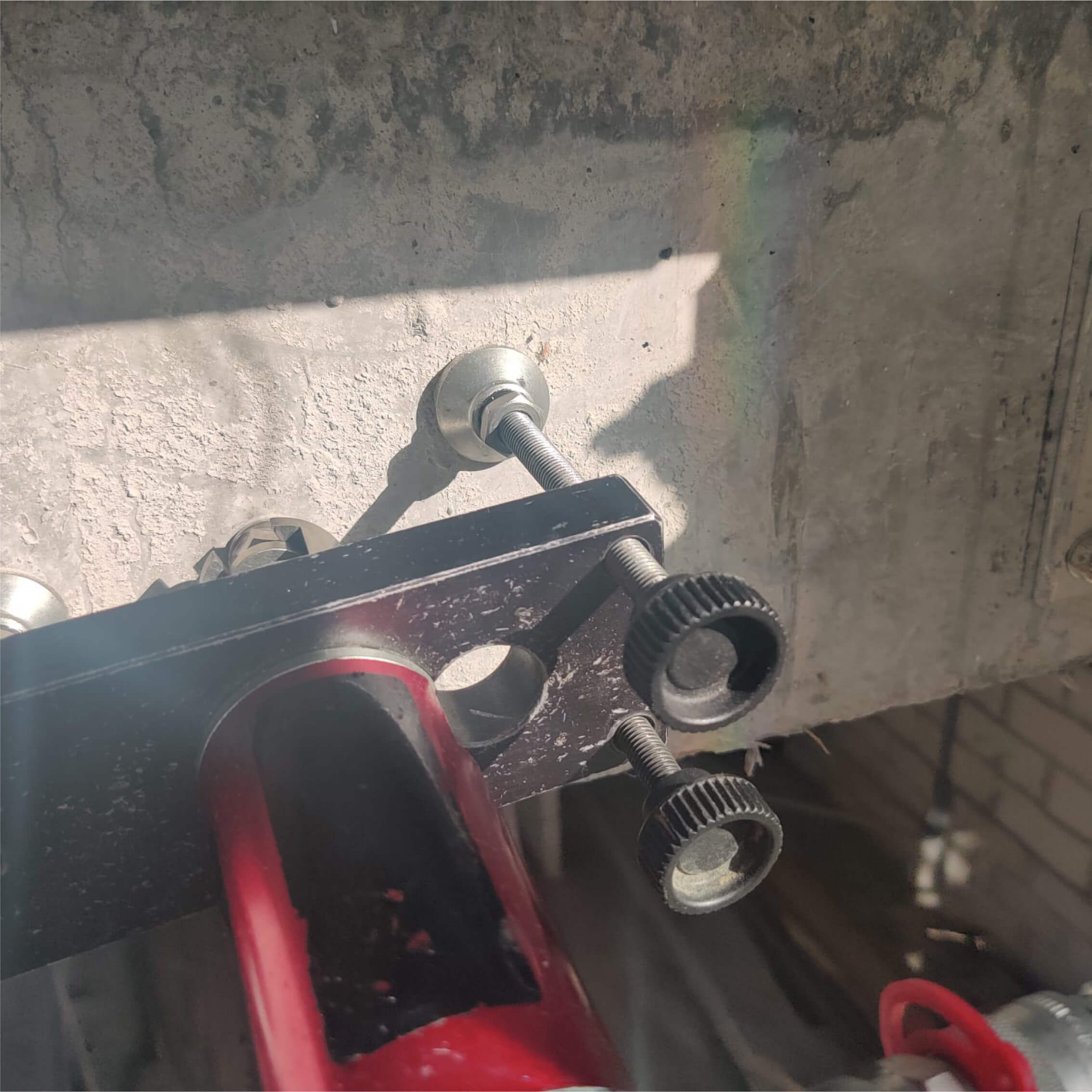

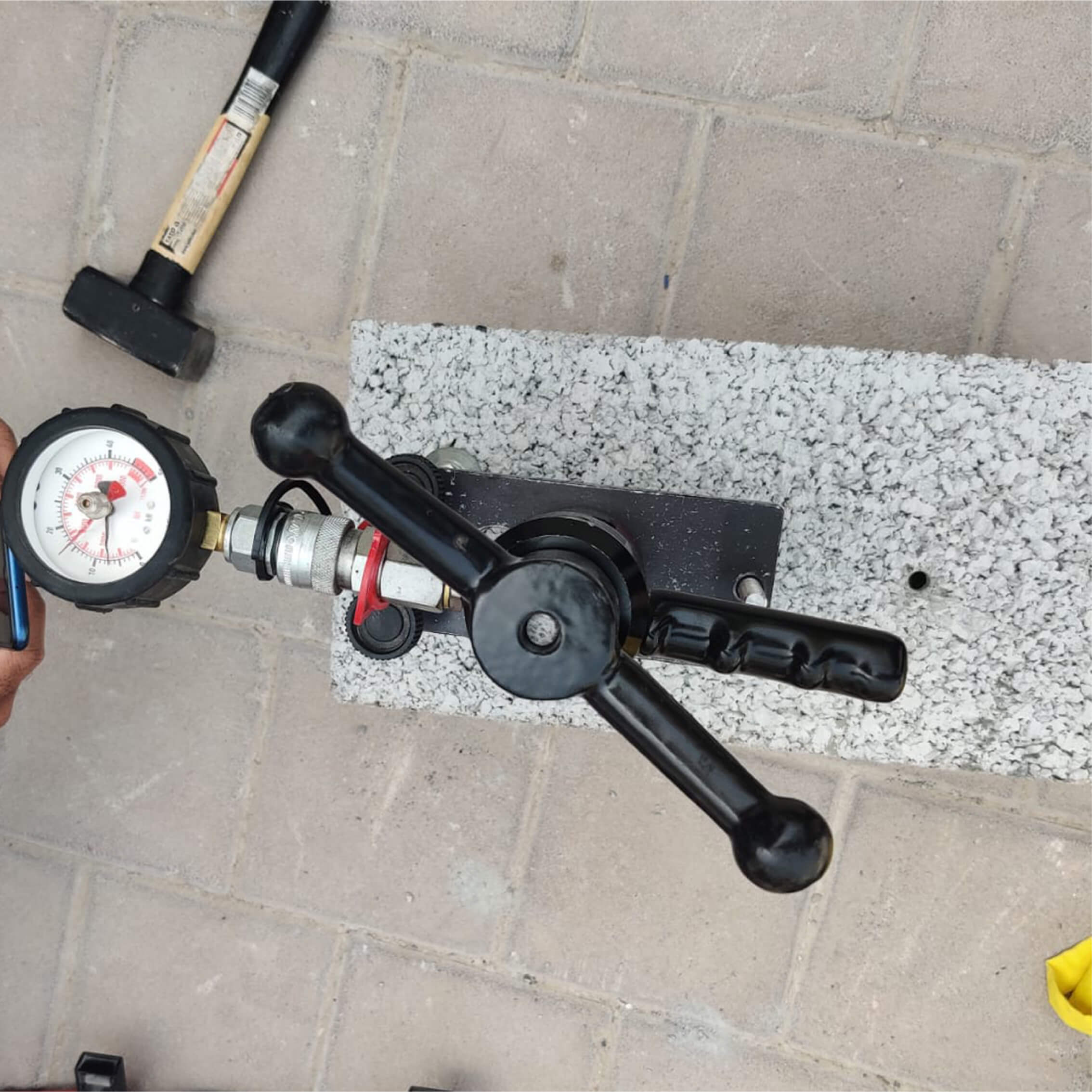

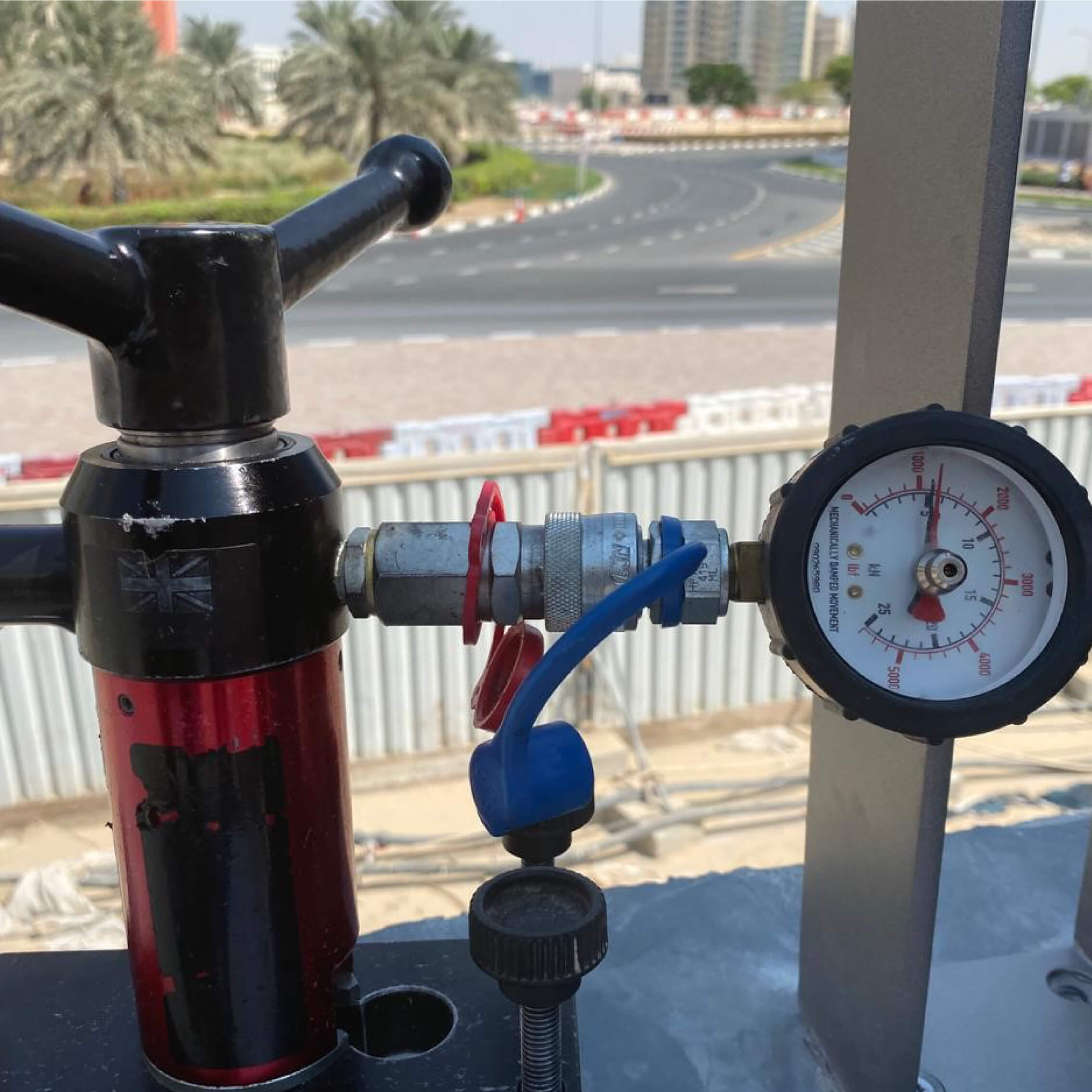

Auszugstests sind auch eine gängige Methode zur Bestimmung der Tragfähigkeit von Dübeln in Baustoffen. Dabei wird ein spezieller Dübel in den Baustoff gesetzt und anschließend mit einem Messgerät die maximale Zugkraft gemessen, die auf den Dübel ausgeübt werden kann, bevor er aus dem Baustoff herausgezogen wird.
CELO Befestigungssysteme GmbH beitet profesionelle Auszugstests auf der Baustelle an - kontaktieren Sie uns, um diesen Service in Anspruch zu nehmen und einen Termin zu vereinbaren.

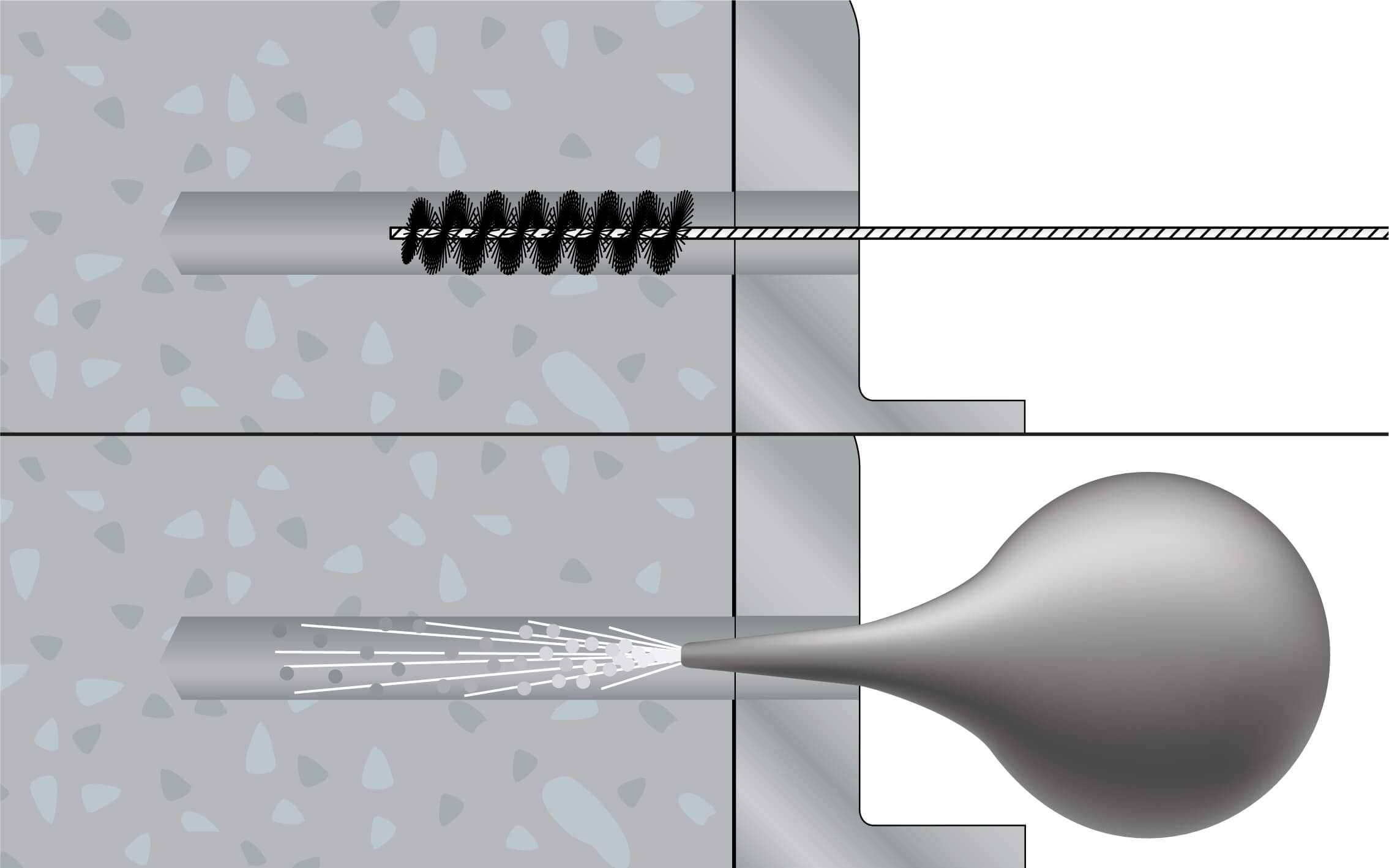

Vorsteckmontage und Durchsteckmontage bei Metallankern / Bolzenankern
Je nach Art und Anwendung kommt für einen Bolzenanker eine der folgenden zwei Montagearten in Frage:
1. Vorsteckmontage

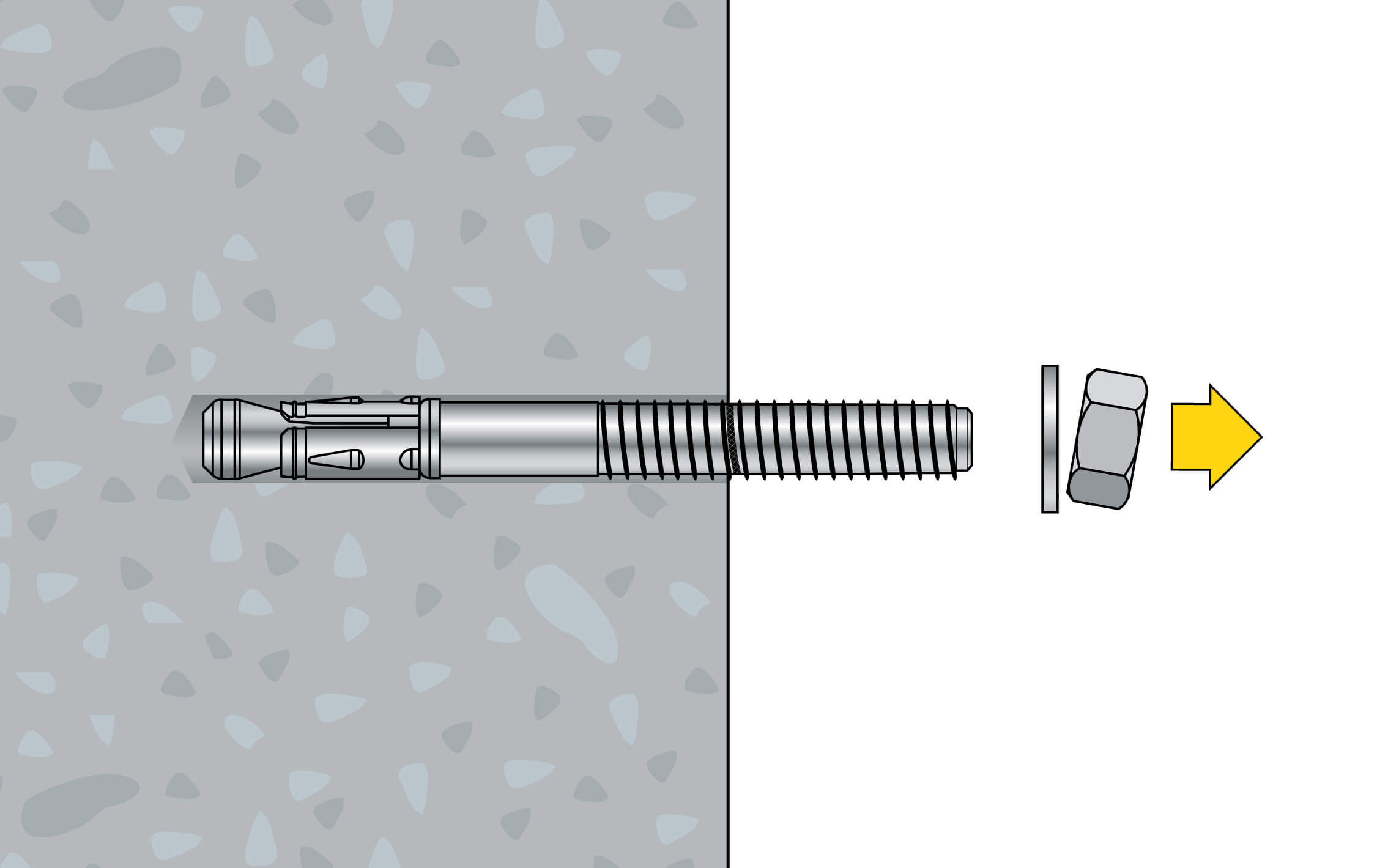

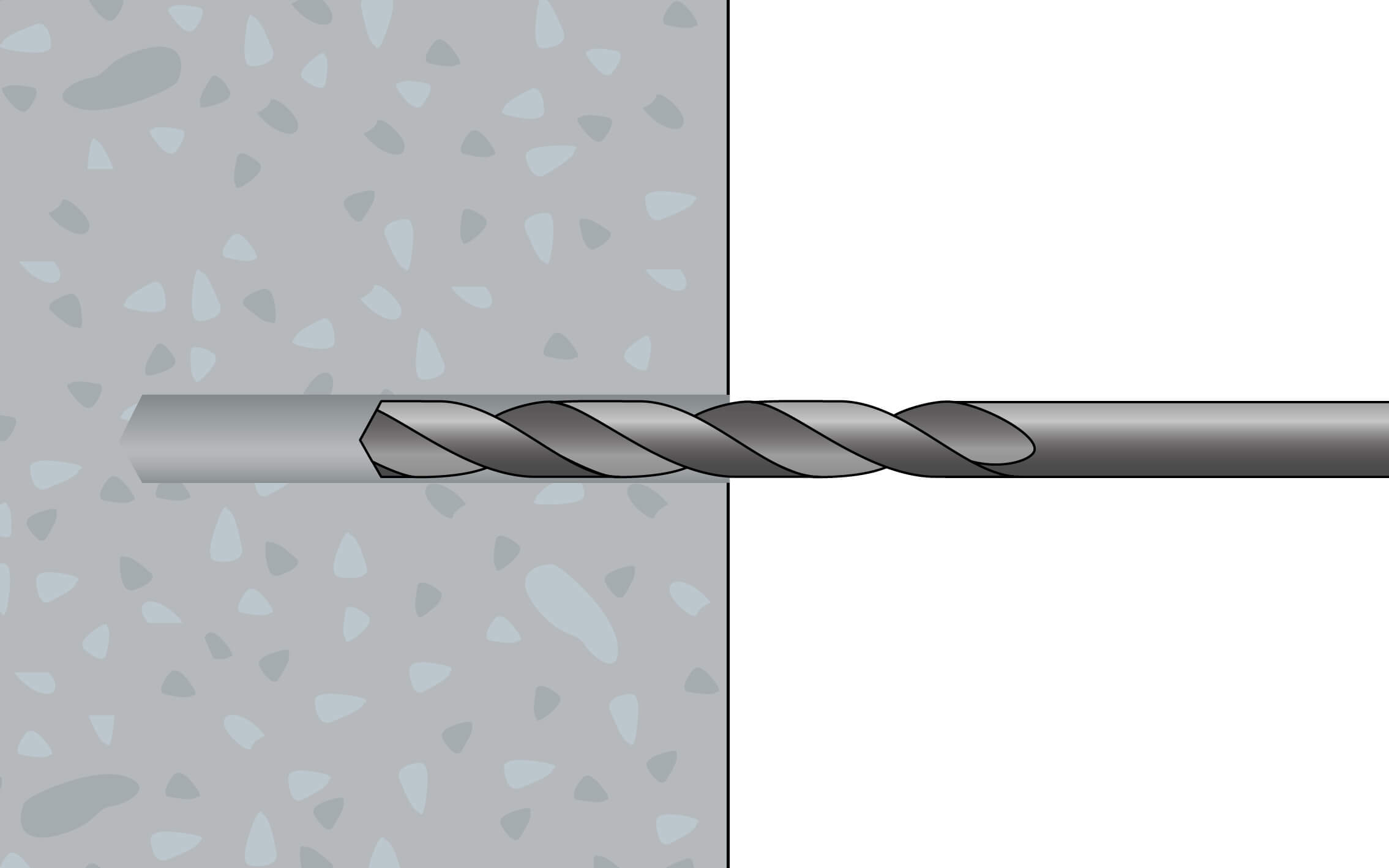

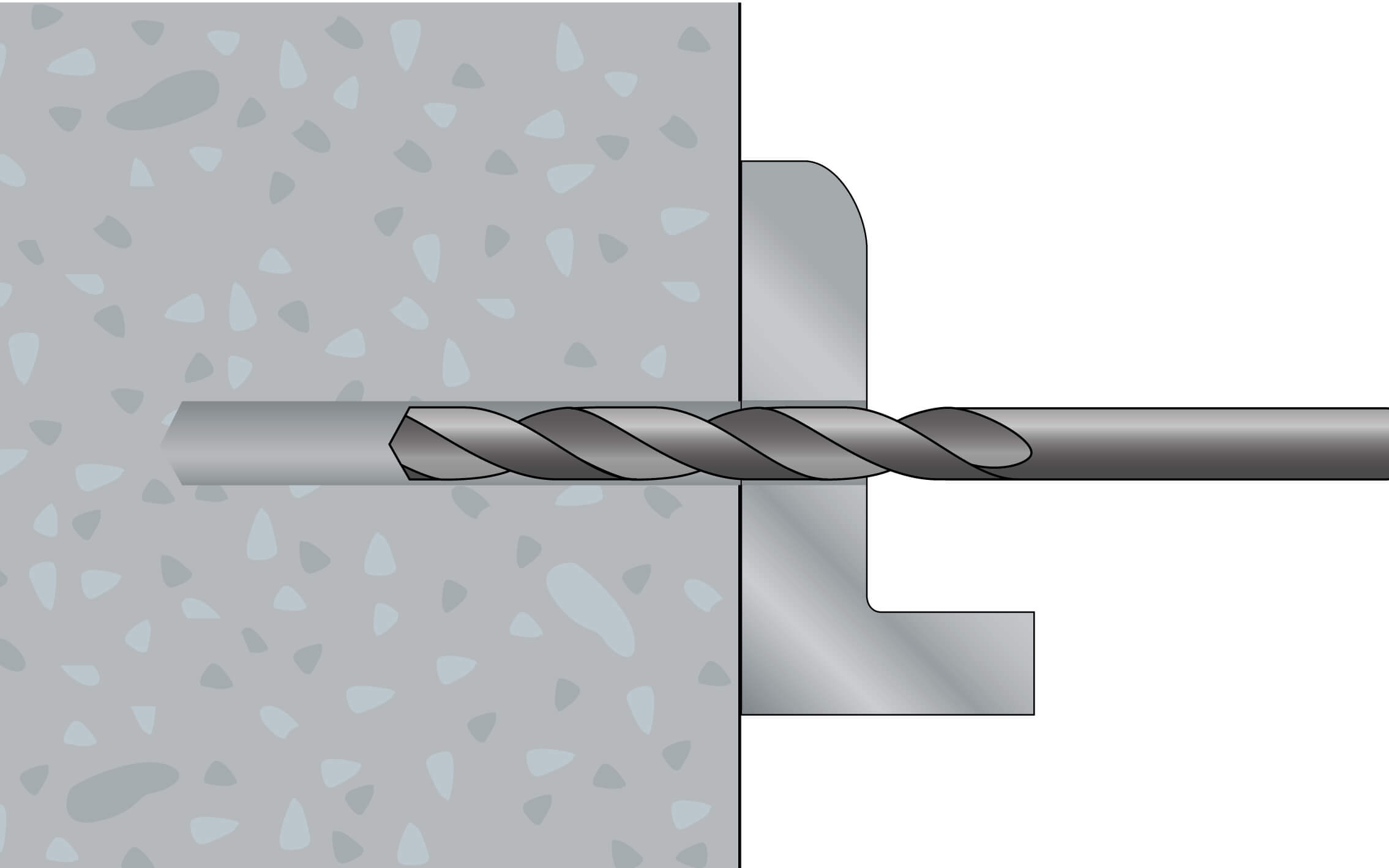

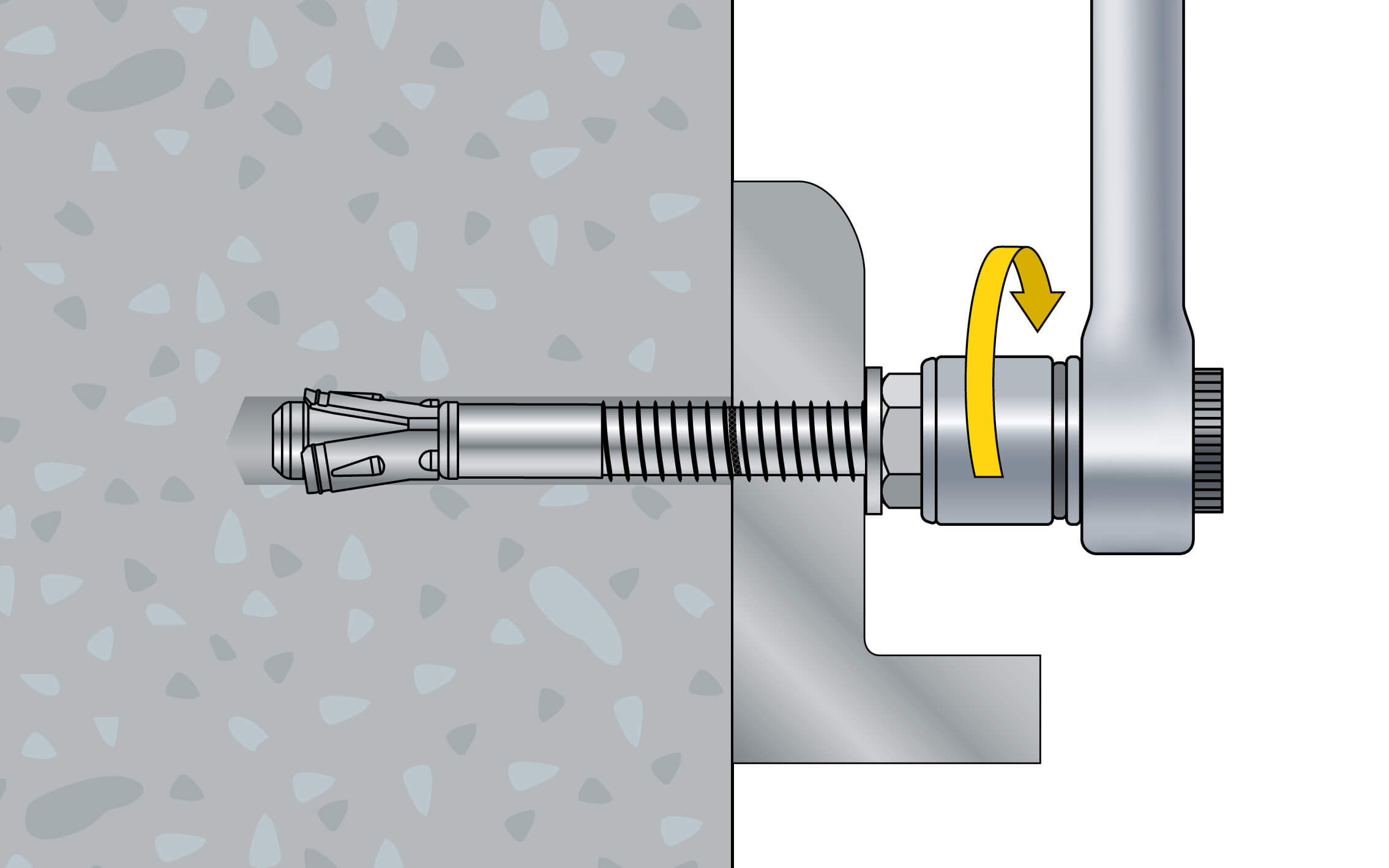

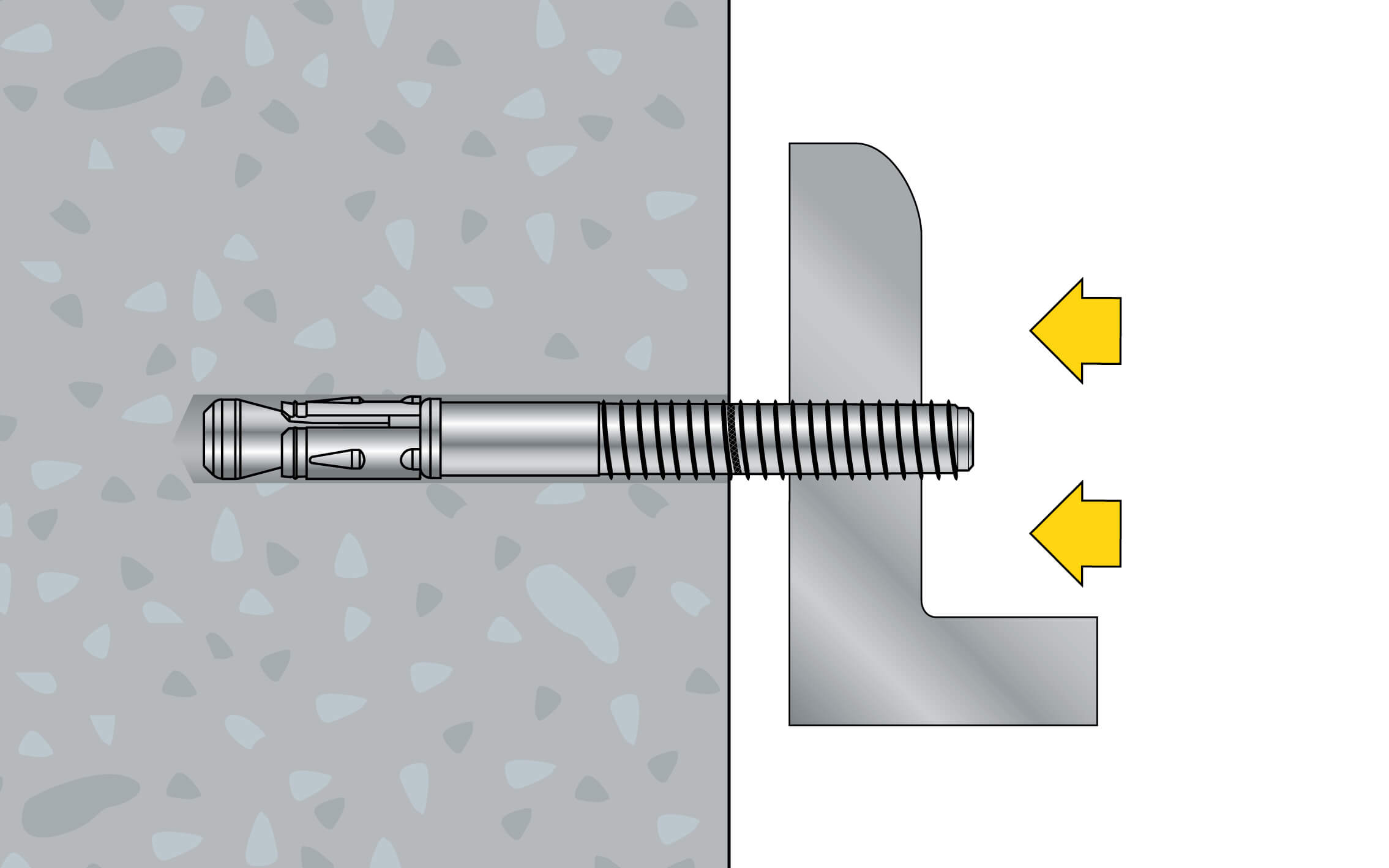

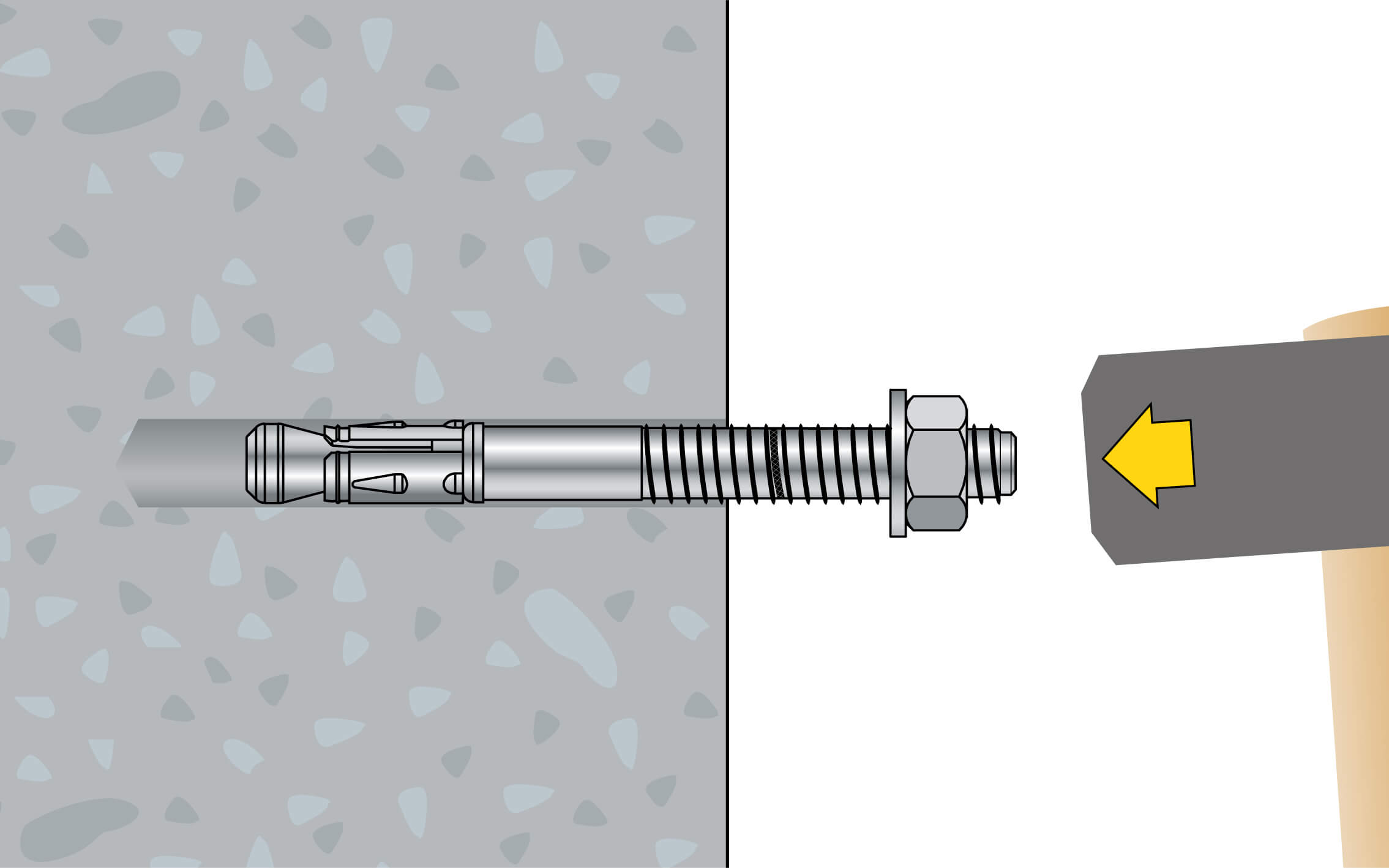

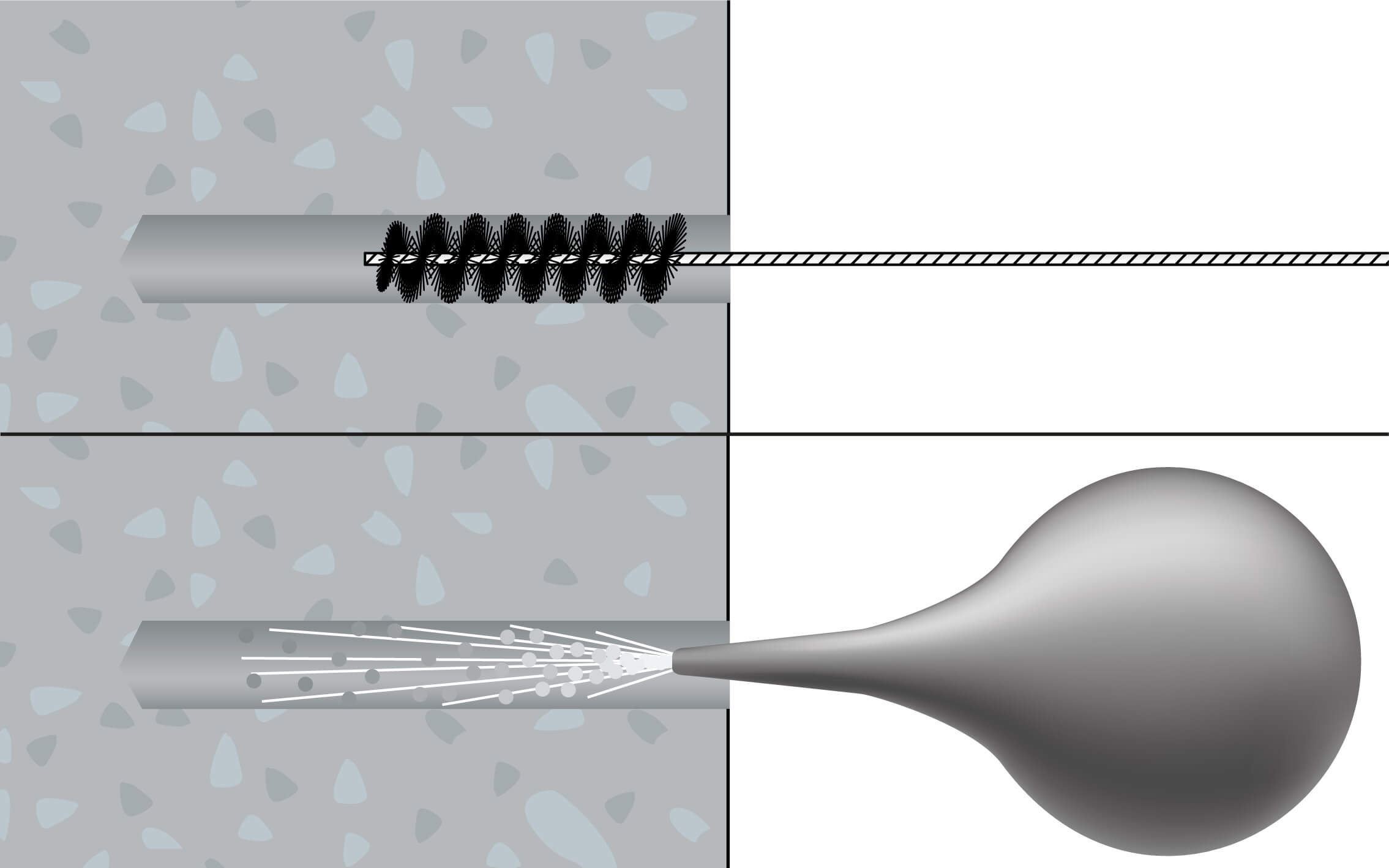

Bei der Vorsteckmontage wird zuerst das Bohrloch erstellt und der Bolzen gesetzt, bevor das Anbauteil angebracht wird.

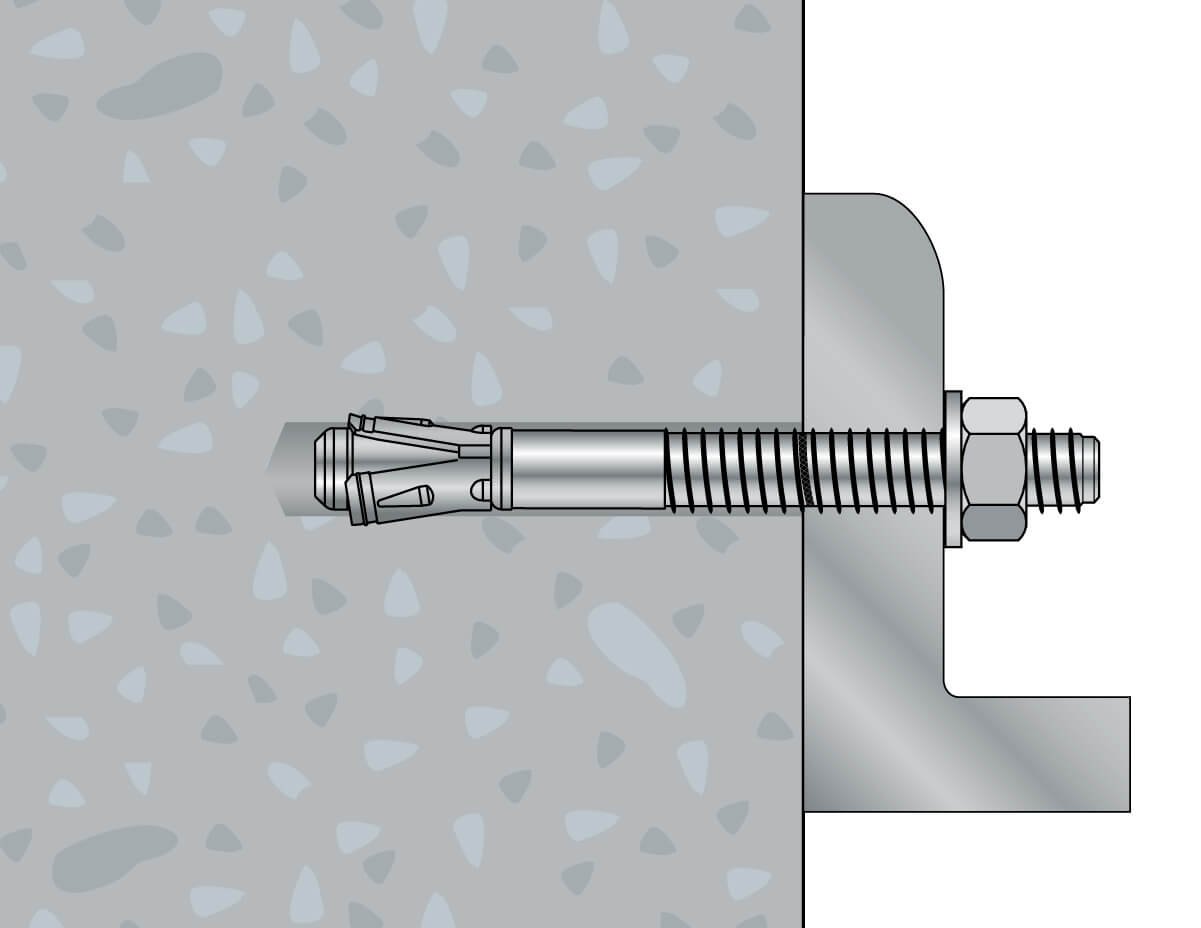

2. Durchsteckmontage

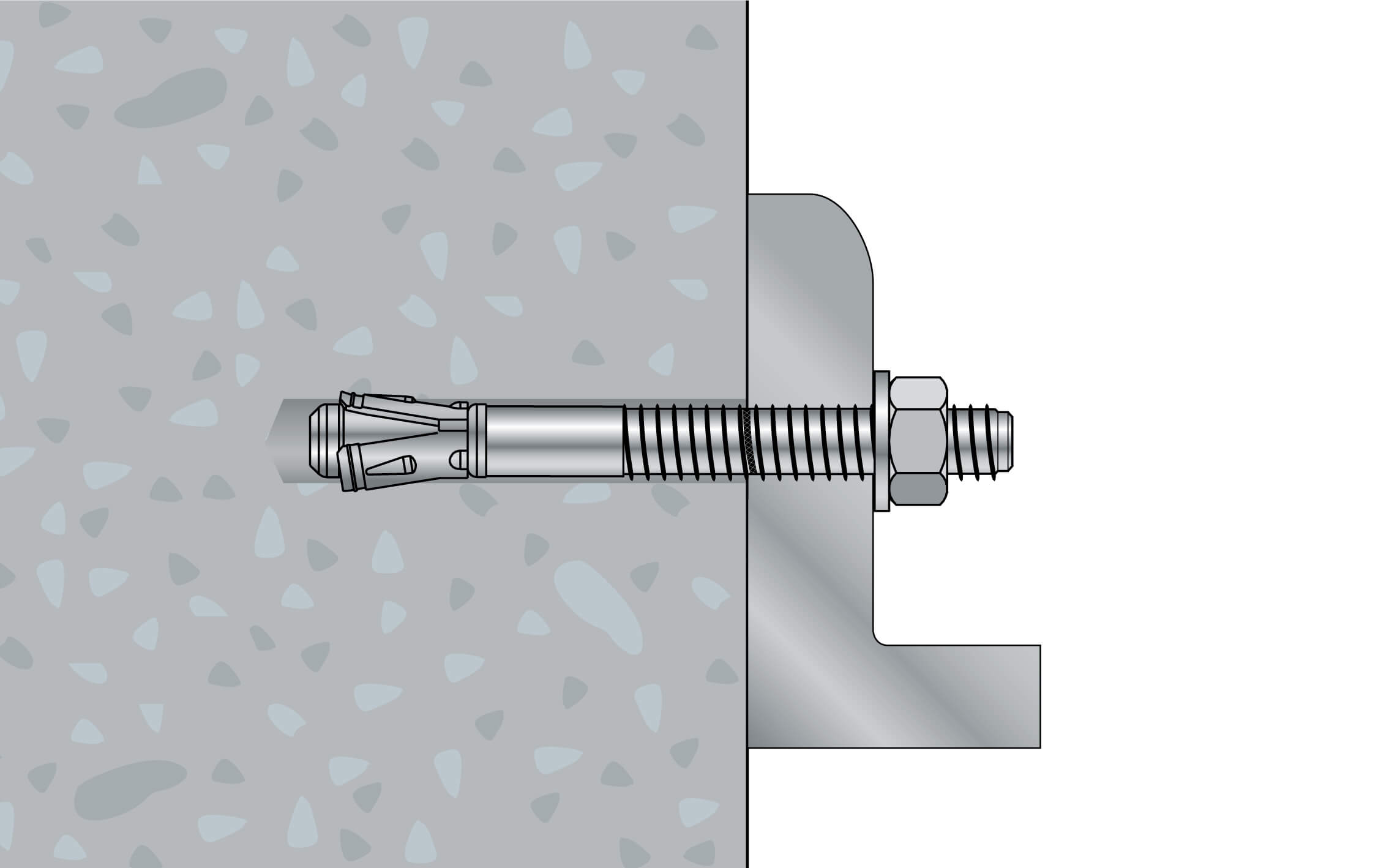

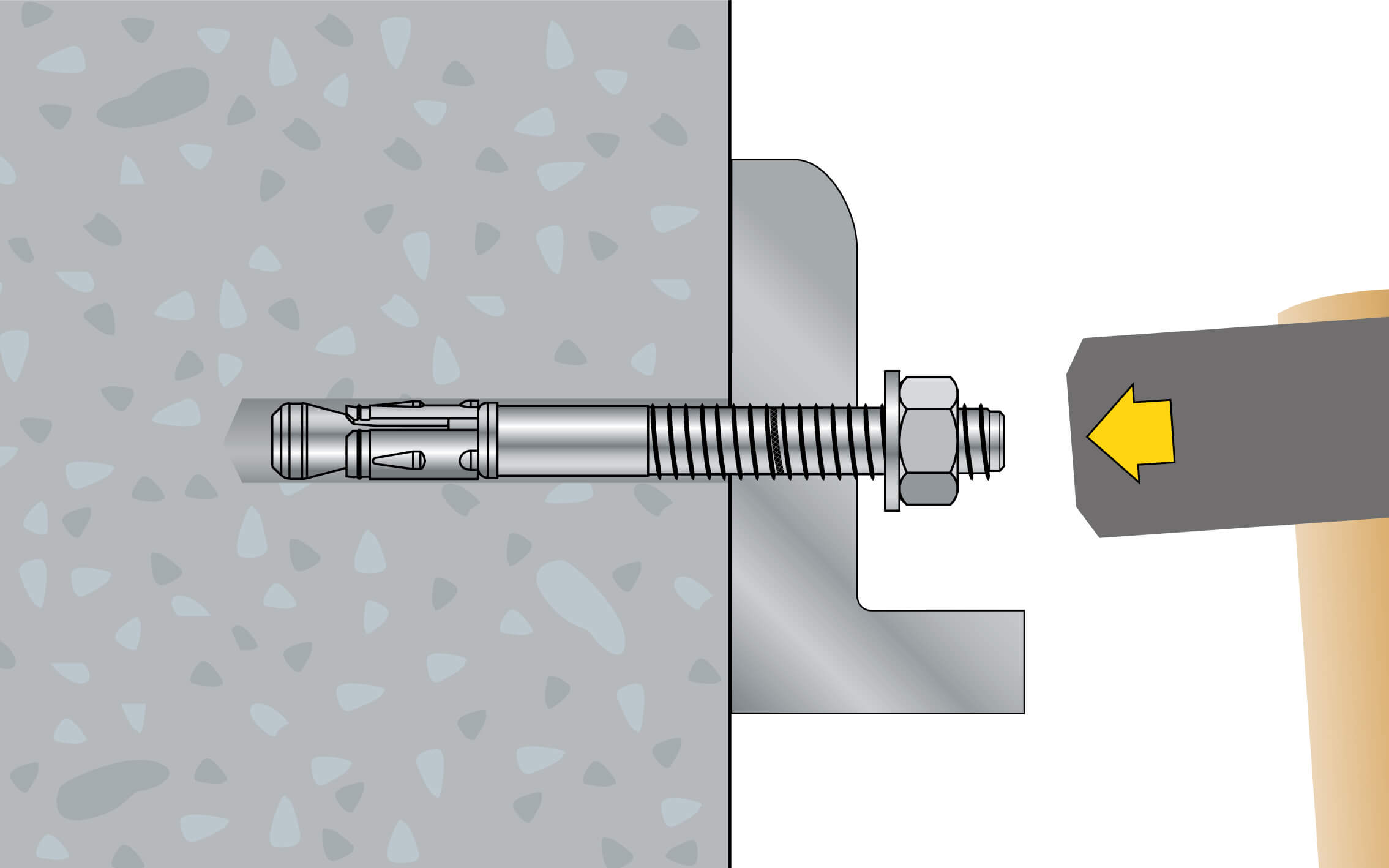

Bei der Durchsteckmontage ist es umgekehrt und das zu befestigende Anbauteil wird zuerst gebraucht, bevor der Metallanke festgezogen wird.

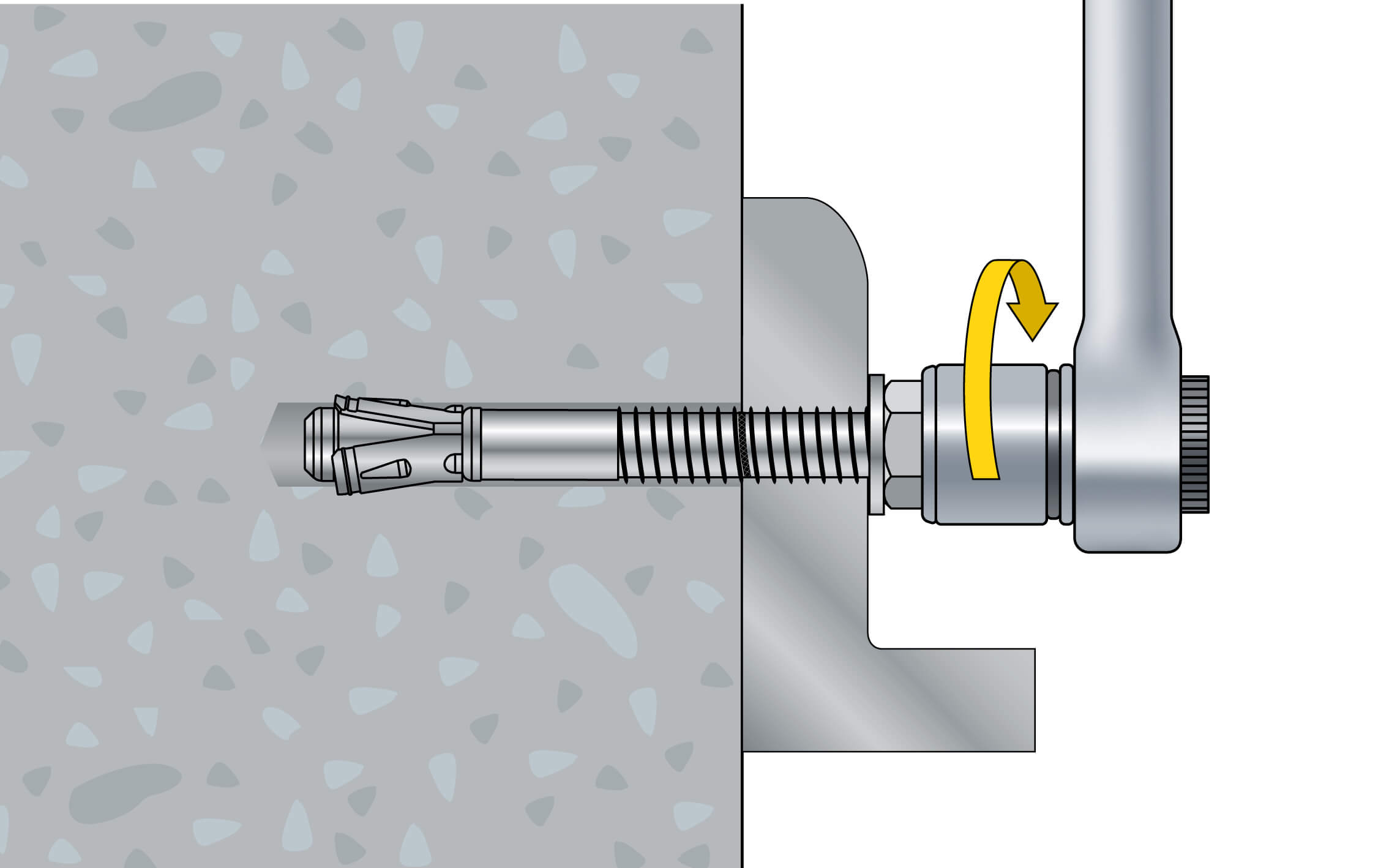

Es ist wichtig, den Bolzenanker nicht zu fest anzuziehen, um ein Überdrehen oder Abreißen der Verschraubung zu vermeiden. Mit einem Drehmomentschlüssel können Sie das geforderte Drehmoment genau einstellen. Welches Drehmoment Sie für Ihren Bolzenanker genau benötigen, geben wir unter der Abkürzung Tinst in unseren technischen Datenblättern an. Dort finden Sie ebenfalls die passende Schlüsselweite.

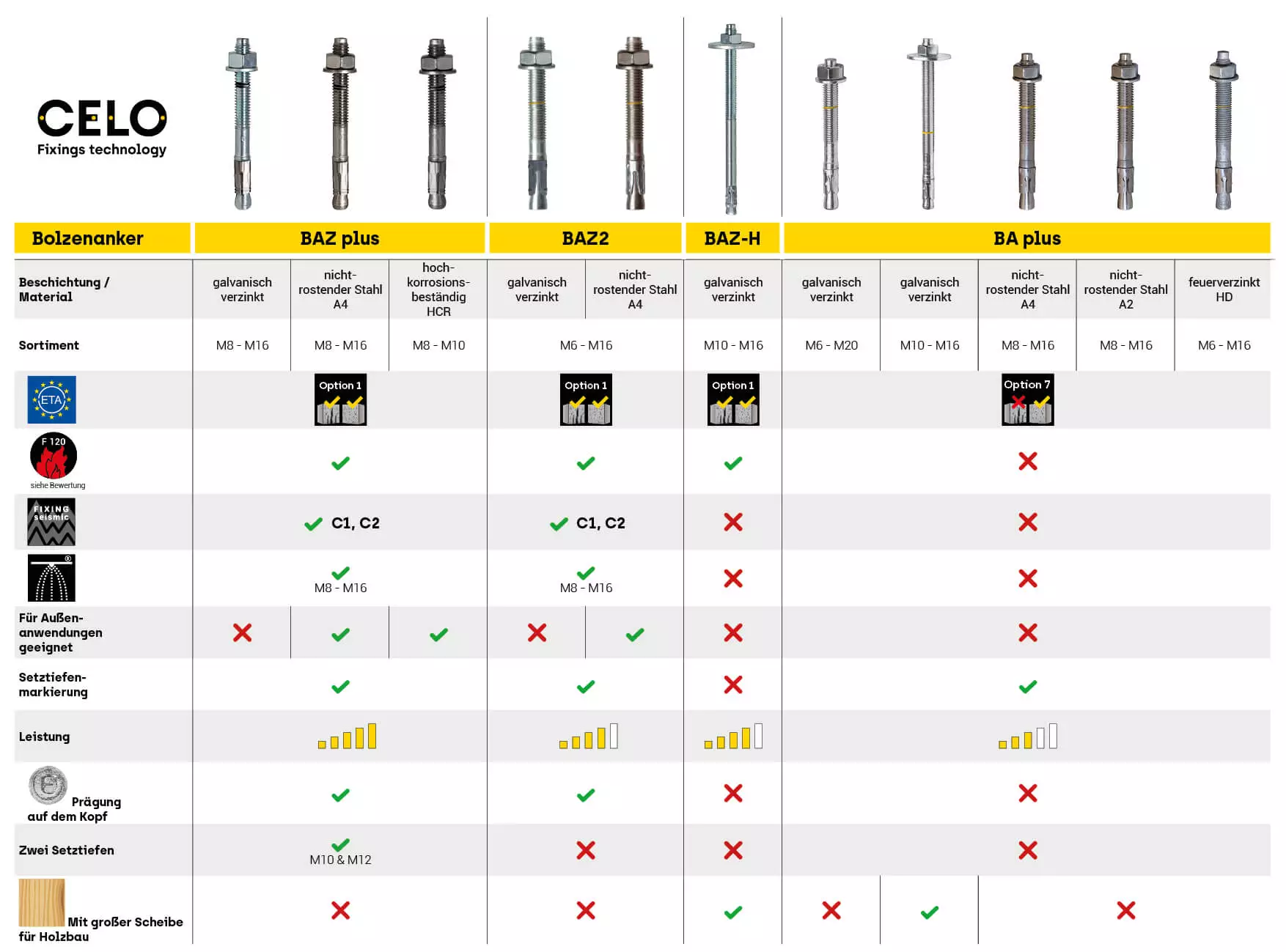

2. Bolzenanker - Vorteile und Typen in der Übersicht
CELO Befestigungssysteme GmbH bietet eine breite Palette an hochwertigen europäisch zugelassenen (ETA= Europäisch Technische Bewertung) Metallankern für verschiedene Anwendungen an. Von hochkorrosionsbeständigen Spreizankern, über erbebenbeständige Erdanker und Metallanker M14 und M16 bis zu M20, erfüllen die CELO Schwerlastdübel alle notwendigen Anforderungen für eine sichere und zuverlässige Befestigung:
Zu den Ankerbolzen von CELO
Montagefreundlich

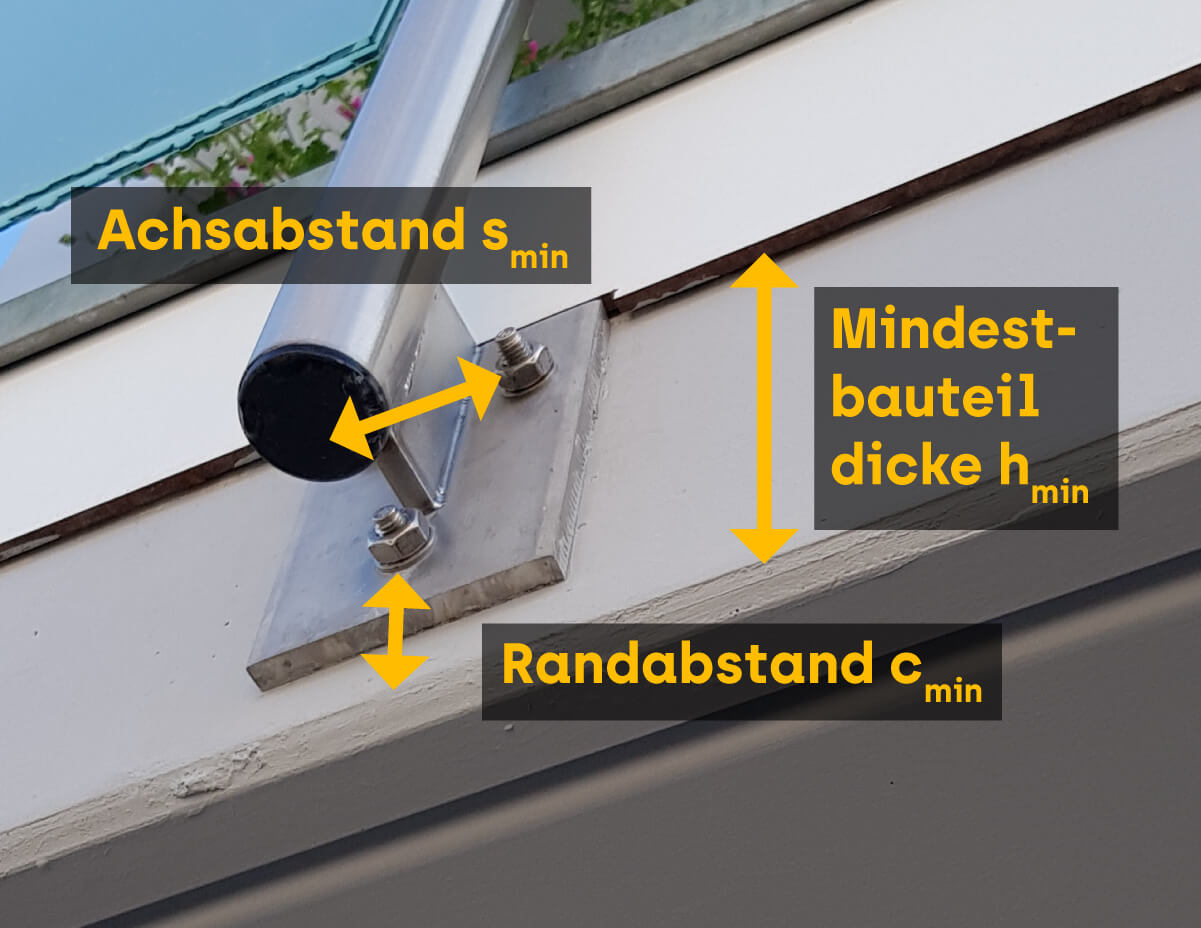

Die Bolzenanker von CELO sind bei geringen Rand- und Achsabständen einsetzbar und können auch bei schwierigen Einbausituationen verbaut werden. Die Setztiefenmarkierung hilft Ihnen, die richtige Setztiefe für die Anker zu bestimmen.
Der Bolzenanker BAZ Plus verfügt beispielsweise über 2 Setztiefen und hat zusätzlich noch eine Längenmarkierung auf dem Kopf des Stahlankers. So ist der geeignete Bolzenanker schnell ausgewählt und der Montageprozess beschleunigt sich.

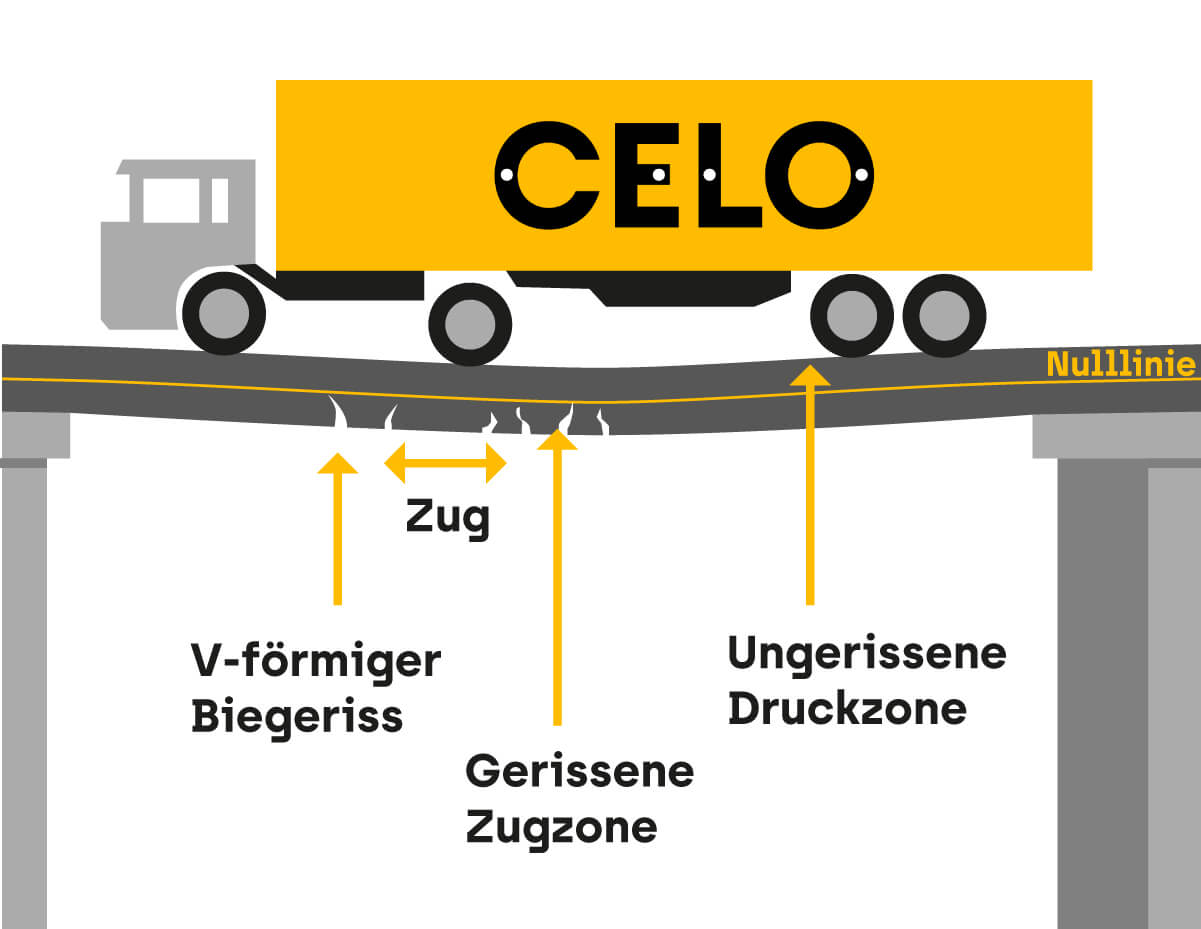

Hohe Belastbarkeit auch in gerissenem Beton
Die CELO Betonanker halten hohen Lastwerten stand und sind für schwere Anwendungen geeignet. Selbst in anspruchsvollem, gerissenem Beton, wie er in der Zugzone von Gebäuden etwa an Decken oder Balkonen auftritt, sind viele der CELO Bolzenanker zugelassen.
Diese erkennen Sie an der Kennzeichnung „Option 1“. Durch ihre einzigartige Geometrie und das spezielle Gewinde können sie sich im Beton verankern und bietet eine sichere und zuverlässige Befestigung.
Sichere Verankerung
Die CELO Bolzenanker sind so konstruiert, dass sie sich im Beton verspreizen und verklemmen. Die Spreizkraft des Ankers wirkt auf die Bohrungsinnenfläche und wirkt der Belastung des Metallankers entgegen. Man spricht von einer reibschlüssigen Verbindung (Reibschluss). Dadurch bieten die Spreizanker eine sichere und zuverlässige Verankerung im Untergrund.
Vielseitig in verschiedensten Einbausituationen
Bolzenanker sind aus Stahl gefertigt und in vielen verschiedenen Beschichtungen erhältlich: Galvanisch verzinkte und feuerverzinkte Stahldübel eignen sich für trockene Innenräume wie Industrieküchen. Die Variante aus nichtrostendem Stahl A4 (Edelstahl A4) ist sowohl für trockene Innenräume als auch für Feuchträume und den Einsatz im Freien geeignet – auch in Industrieumgebungen und in Meeresnähe. Bolzenanker aus Spezialstahl HCR (hochkorrosionsbeständig - Abkürzung für: high corrosion resistant) sind Ihre Lösung für besonders aggressive Umgebungen wie beim Tunnelbau, im Kontakt mit Seewasser oder für Schwimmbäder (Chlorumgebung).
Bolzenanker - galvanisch verzinkt
Spezifikation:
Zinktschicht ca. 5 μm
Passiviert
Anwendung:
Nur in trockenen Innenräumen
CELO Artikelnummer:
besteht nur aus Zahlen
Empfehlung:
Für Druck- und Zugzone (breitere Anwendungsmöglichkeit):
Bolzenanker BAZ2, ETA-zugelassen Option 1 für gerissenen und ungerissenen Beton
Für Druck- und Zugzone (Holzbau/Pfetten):
Bolzenanker BAZ-H, ETA-zugelassen Option 1 für gerissenen und ungerissenen Beton mit großer Scheibe DIN 440
Bolzenanker - feuerverzinkt
Spezifikation:
Zinktschicht ca. 50 μm
Anwendung:
• Nur in trockenen Innenräumen (laut ETA-Zulassung)
• Technisch auch im Freien geeinget (nicht im Bereich der ETA)
CELO Artikelnummer:
beginnt mit 9HD...
Empfehlung:
Für Druckzone:
Bolzenanker BA Plus, ETA-zugelassen Option 7 für ungerissenen Beton

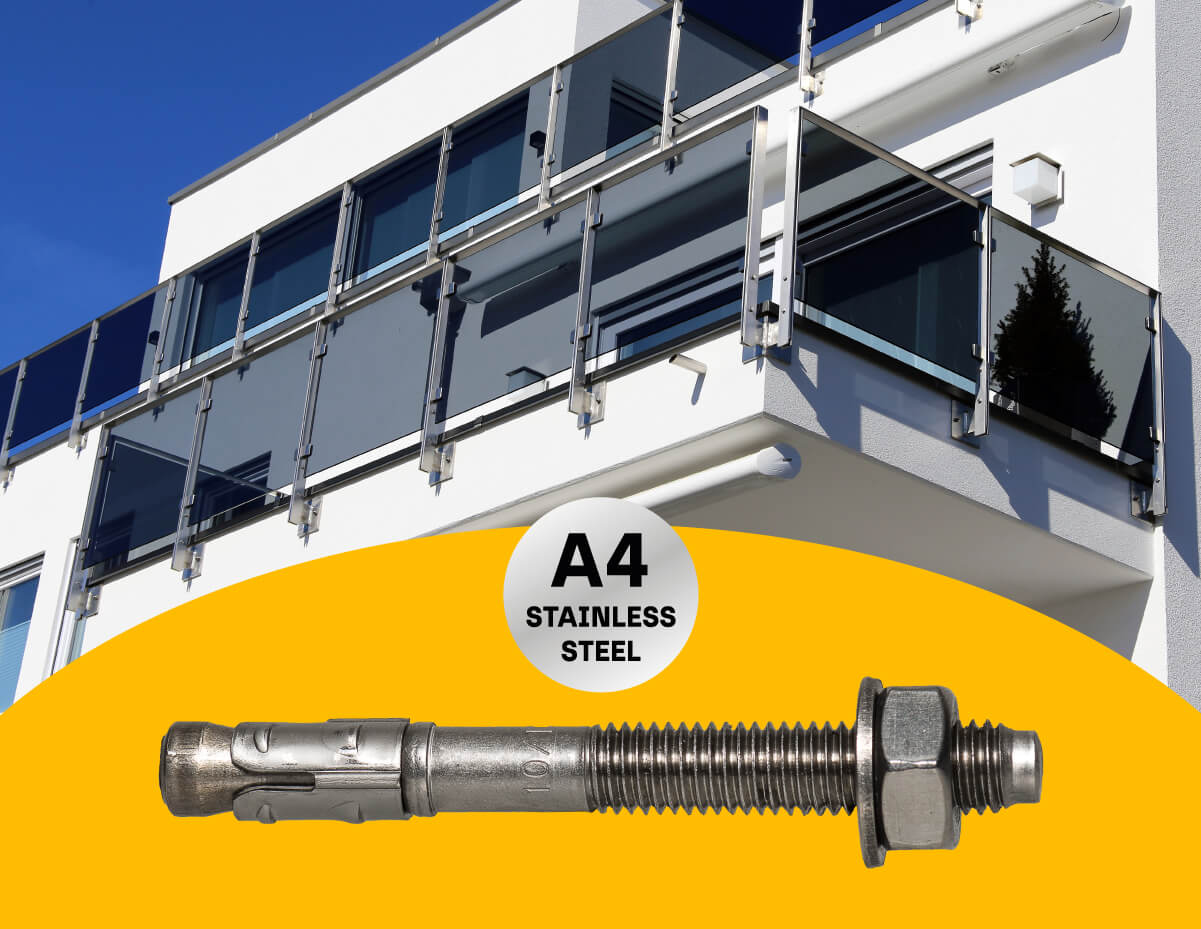

Bolzenanker - Edelstahl A4
Spezifikation:
mind. 12% Chrom
Anwendung:
• Trockene Innenräume
• Feuchträume wie Bäder
• Im Freien (auch bei Industrieumgebung und Meeresnähe)
CELO Artikelnummer:
beginnt mit 9X...
Empfehlung:
Für Druck- und Zugzone (breitere Anwendungsmöglichkeit):
Bolzenanker BAZ Plus, ETA-zugelassen Option 1 für gerissenen und ungerissenen Beton
Für Druckzone:
Bolzenanker BA Plus, ETA-zugelassen Option 7 für ungerissenen Beton

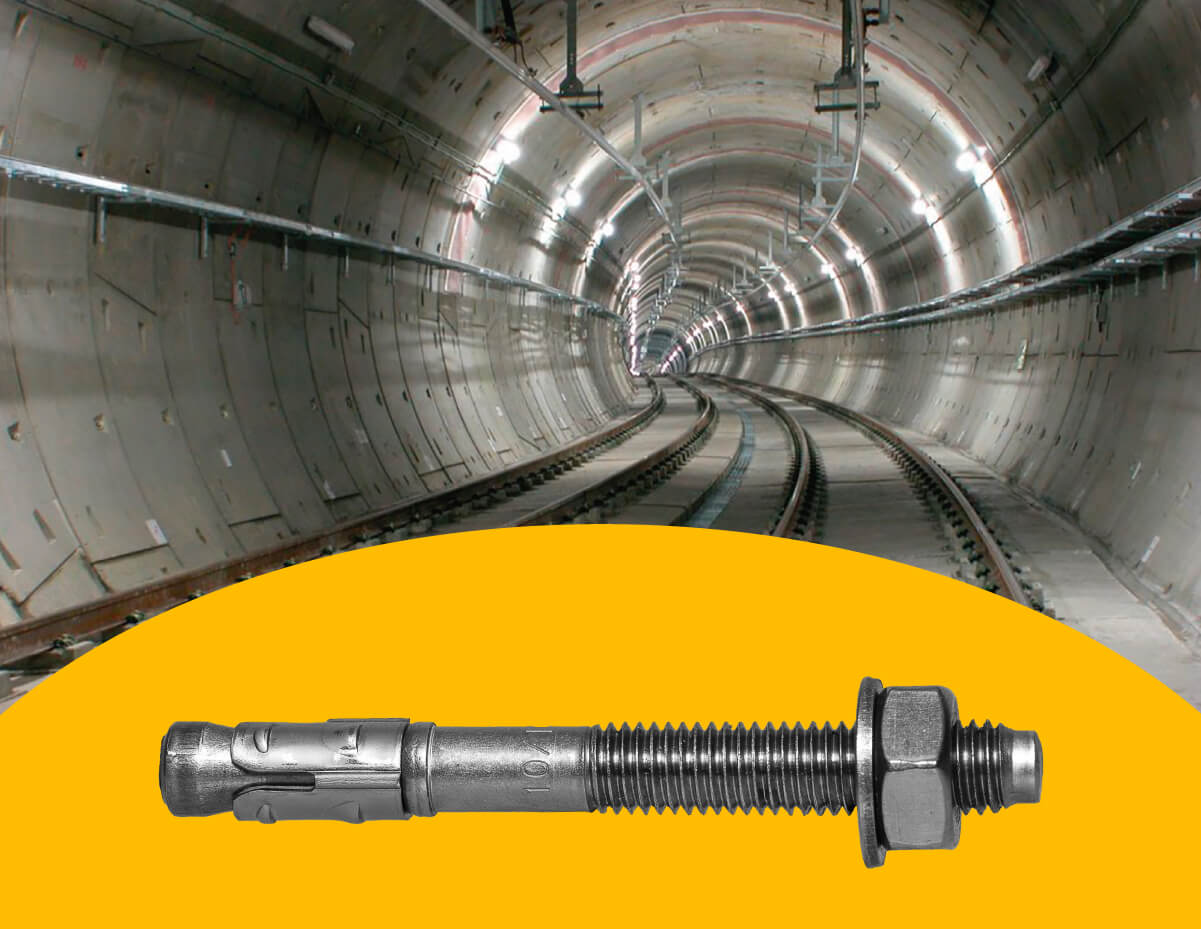

Bolzenanker - Spezialstahl HCR
Spezifikation:
über 15% Chrom, Nickel, Molybdän...
Anwendung:

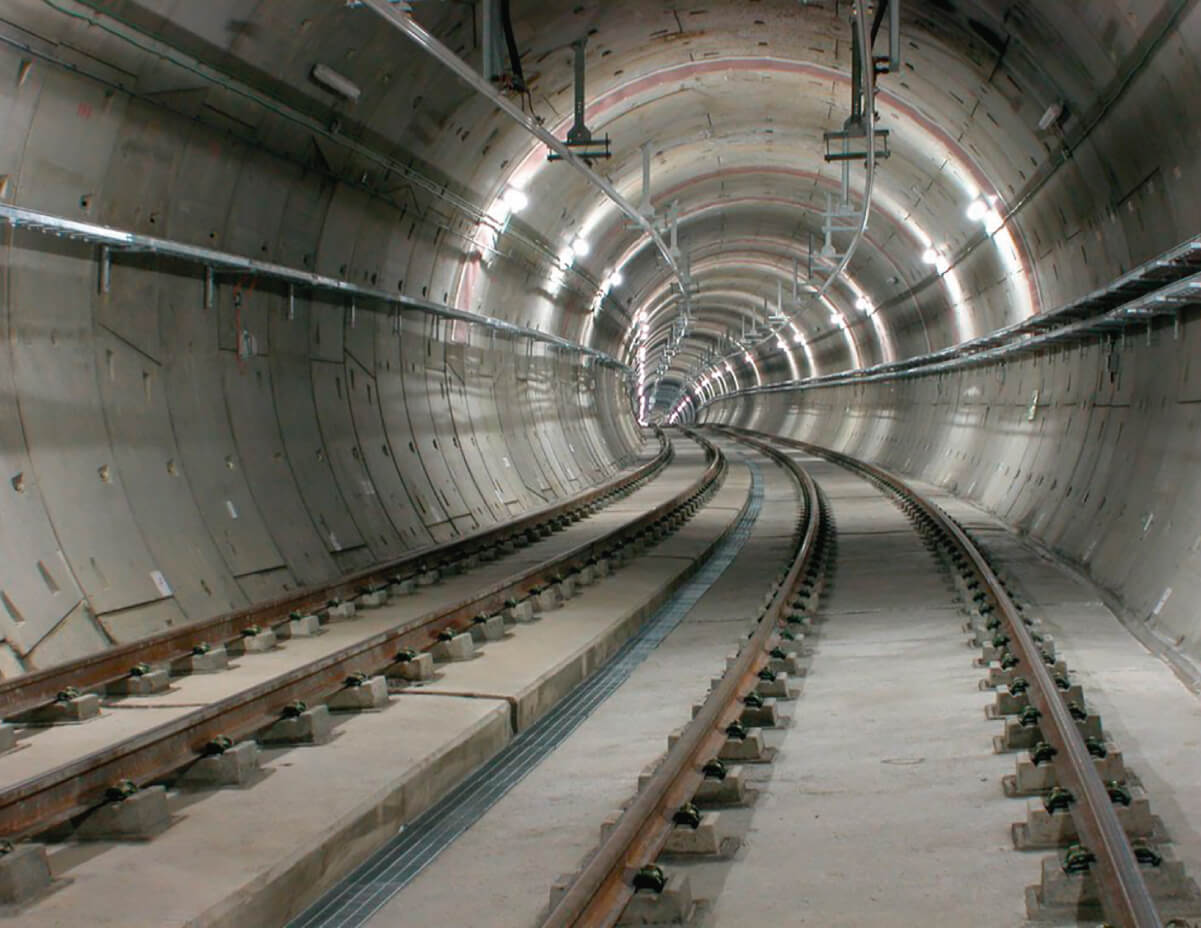

Besonders aggressive Bedingungen wie:
• Tunnelbau
• Seewasser
• Schwimmbäder (Chlorumgebung)
CELO Artikelnummer:
beginnt mit 9HCR...
Empfehlung:
Für Druck- und Zugzone (breitere Anwendungsmöglichkeit):
Bolzenanker BAZ Plus, ETA-zugelassen Option 1 für gerissenen und ungerissenen Beton

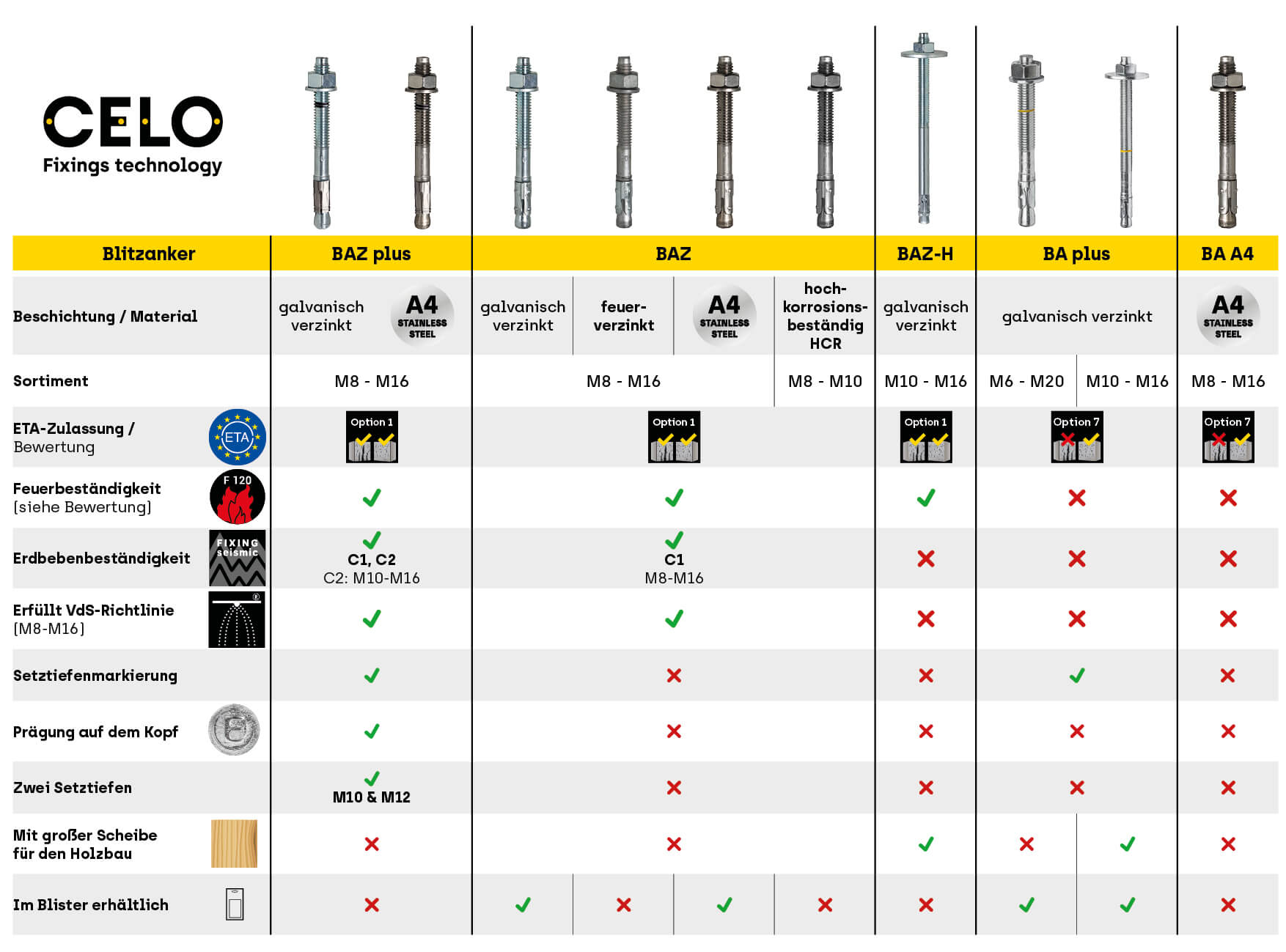

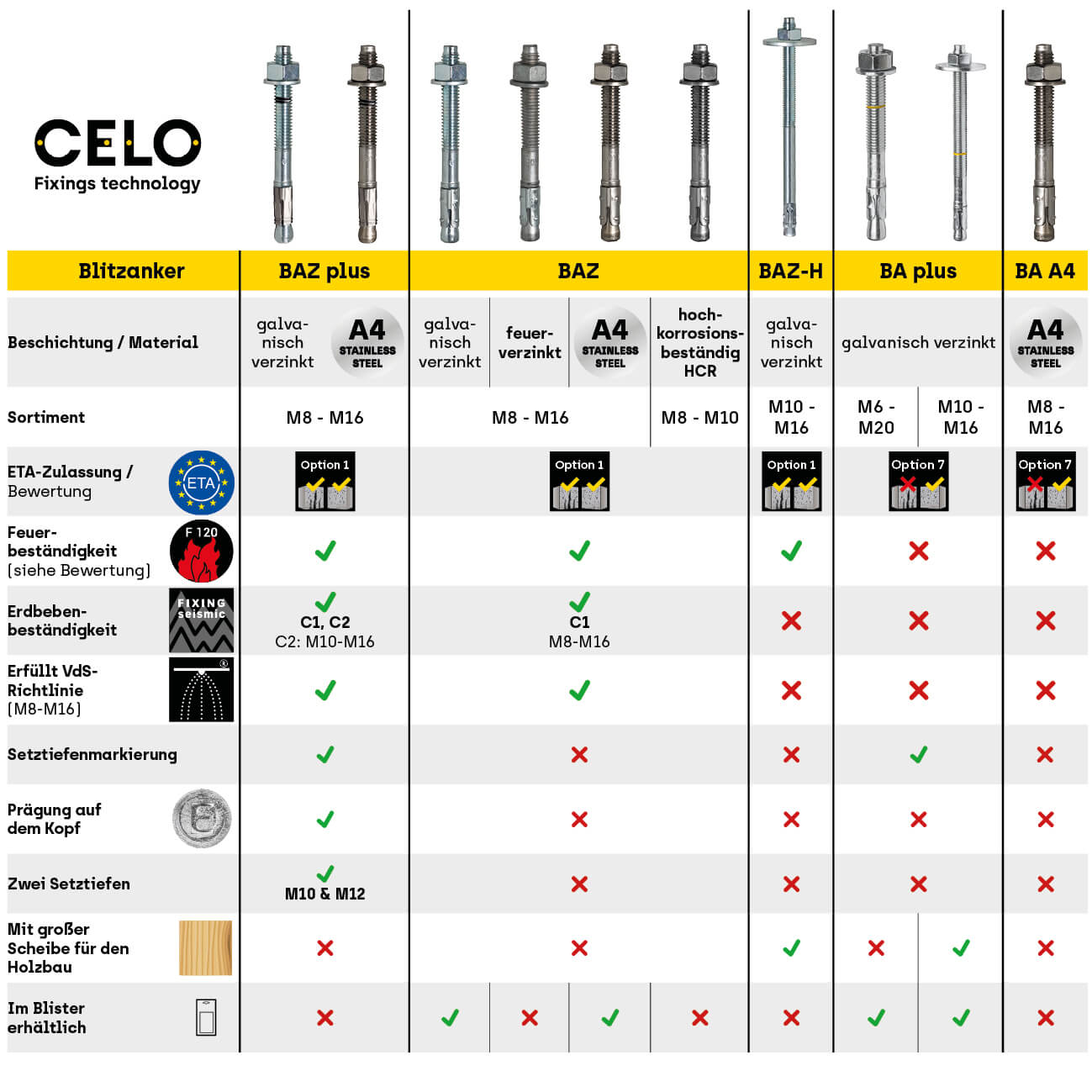

3. Top-3 CELO Bolzenanker: Arten, Abmessungen und Eigenschaften
Die Bolzenanker von CELO sind ein Teil der CELO Metallanker und bieten schnelle und sichere Befestigung von schweren Lasten in Beton mit hoher Tragfähigkeit und einfacher Installation. Die Ankerbolzen-Serie ist äußerst vielseitig und bietet eine große Auswahl an verschiedenen Ausführungen wie Standard-Bolzenanker, Bolzenanker mit großer Scheibe DIN 440 für den Holzbau oder Hochleistungsanker wie der Bolzenanker BAZ Plus, um den Anforderungen verschiedener Anwendungen gerecht zu werden. Die gängigsten Größen sind von M6 bis M20 erhältlich und haben eine Länge von 45 bis 370 mm. Das CELO-Bolzenanker-Sortiment besteht aus hochwertigem Stahl und ist korrosionsbeständig, was sie für Anwendungen im Innen- und Außenbereich geeignet macht.
Wir stellen Ihnen unsere Top-3 Bolzenanker vor:

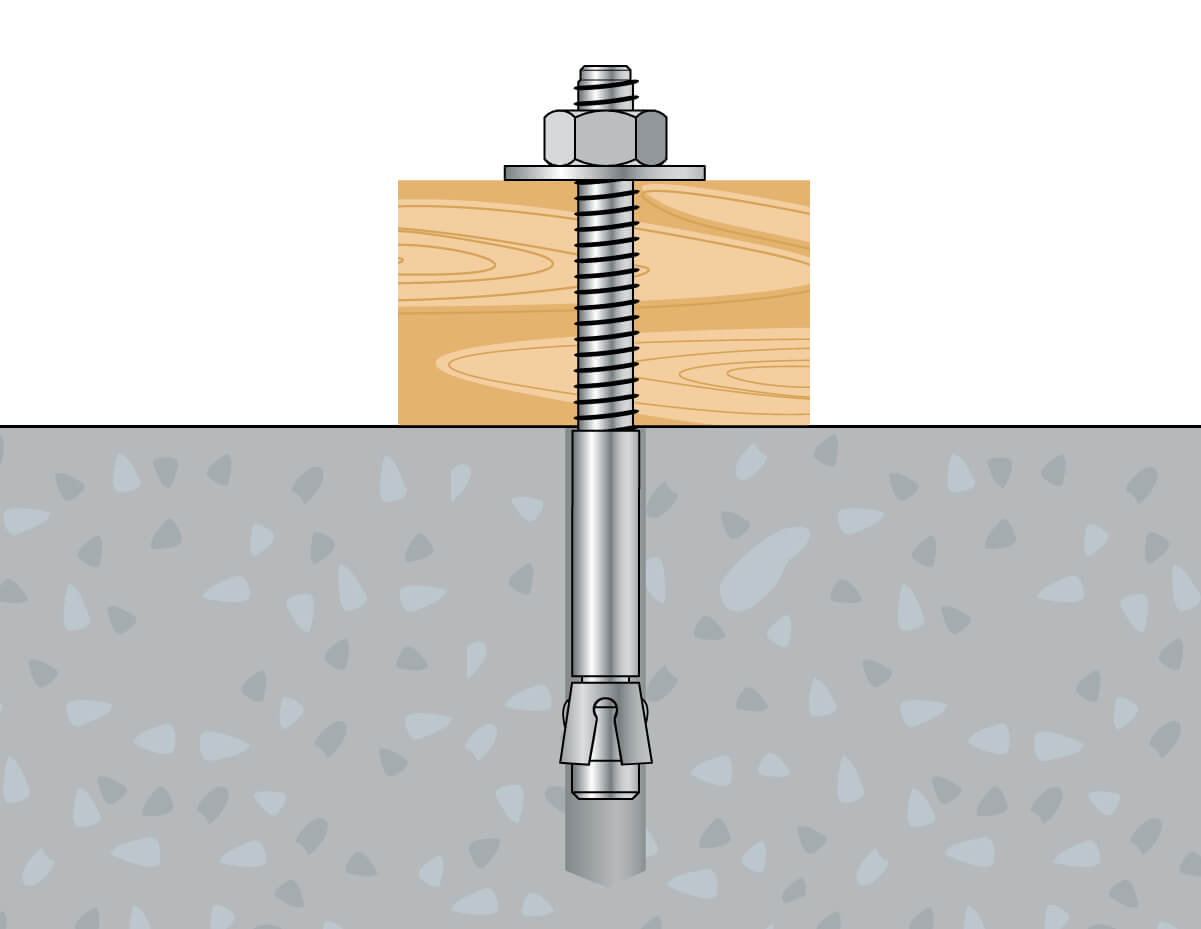

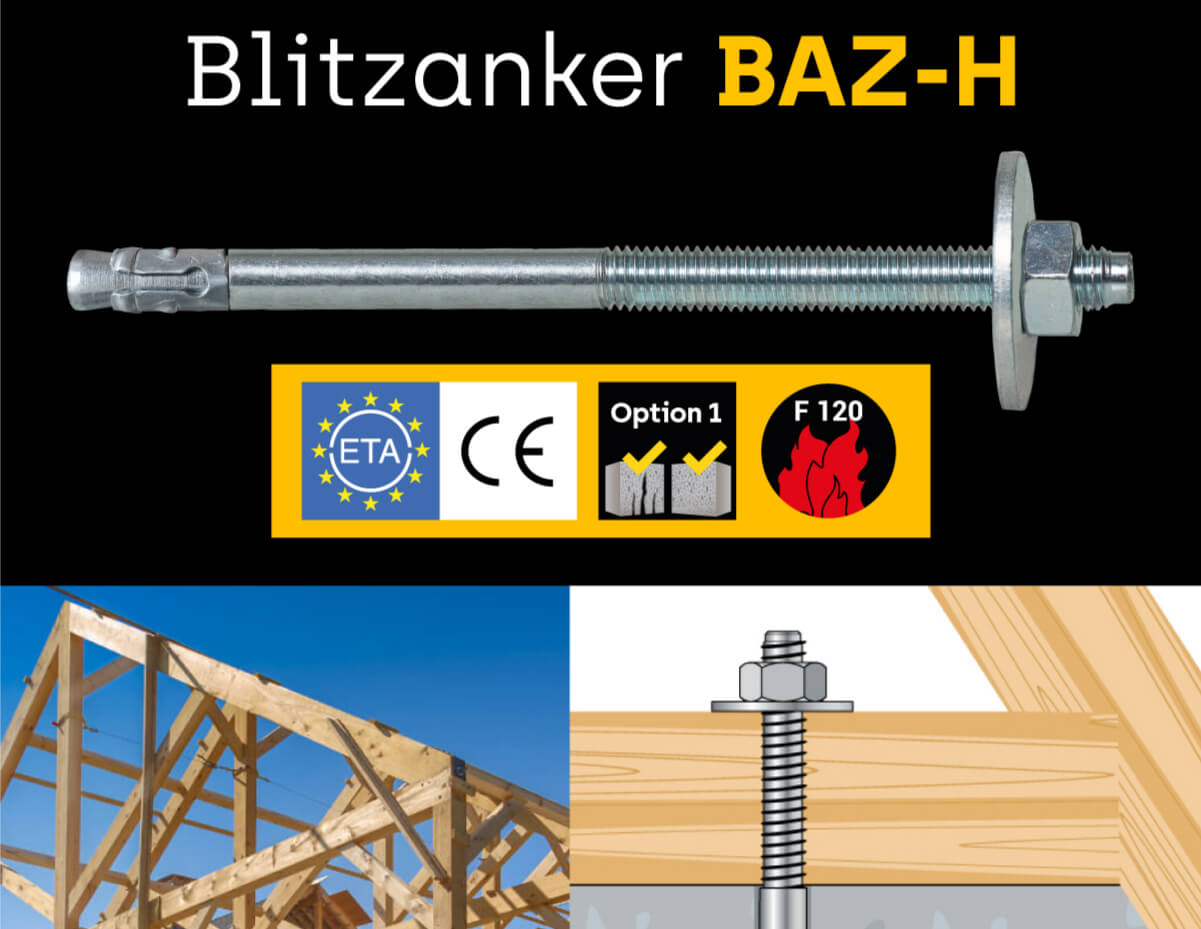

1. Bolzenanker BAZ-H für den Holzbau

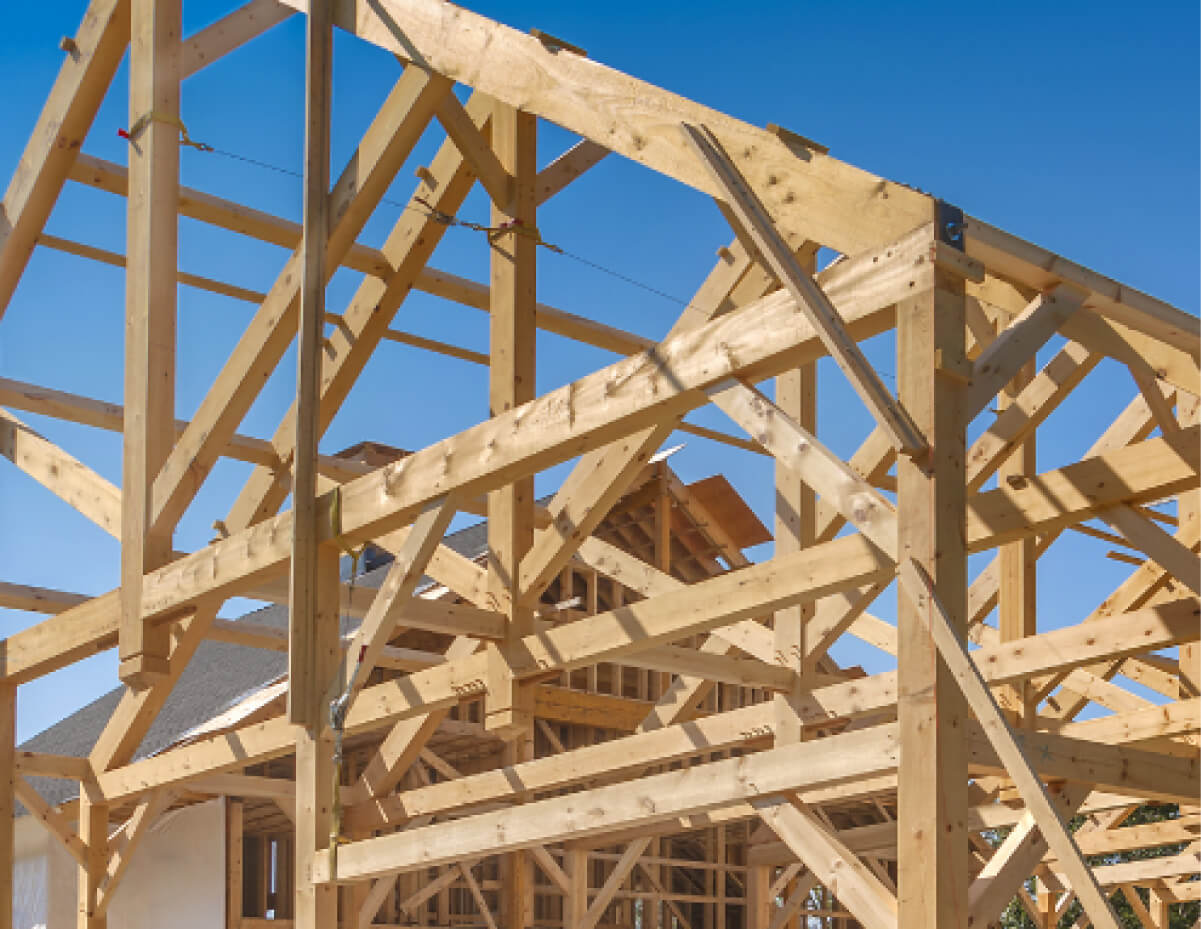

Der Bolzenanker BAZ-H ist ein Hochleistungsanker für Schwerlastbefestigungen im Holzbau mit Option 1 für eine Vielzahl von Anwendungen in gerissenem Beton.
Zugelassen für sicherheitsrelevante Anwendungen durch die ETA-Bewertung / Zulassung
Sehr gute Leistungswerte in gerissenem und ungerissenem Beton (Option 1)
Durch das Feuerwiderstands-Gutachten F120 erfüllt der Blitzanker die Brandschutz-Anforderungen

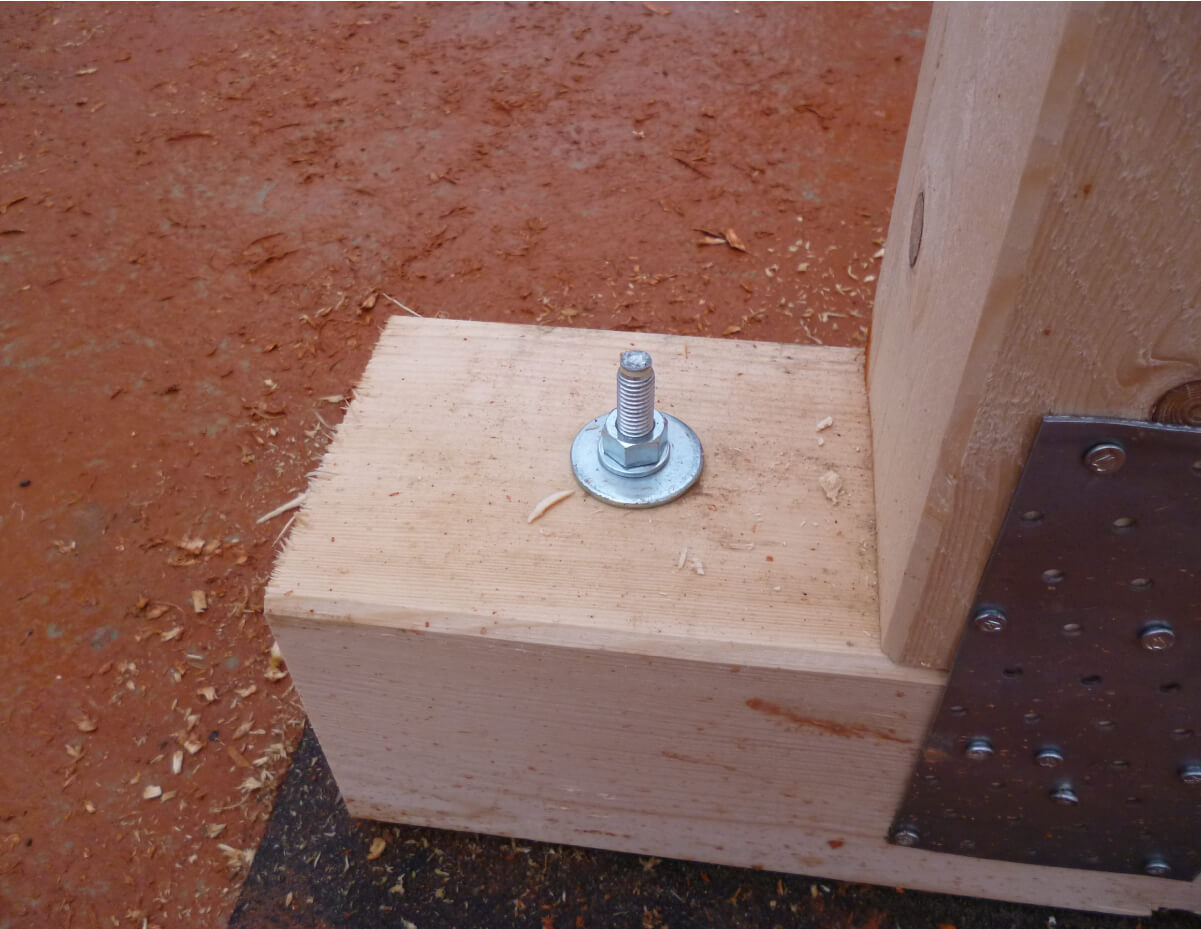

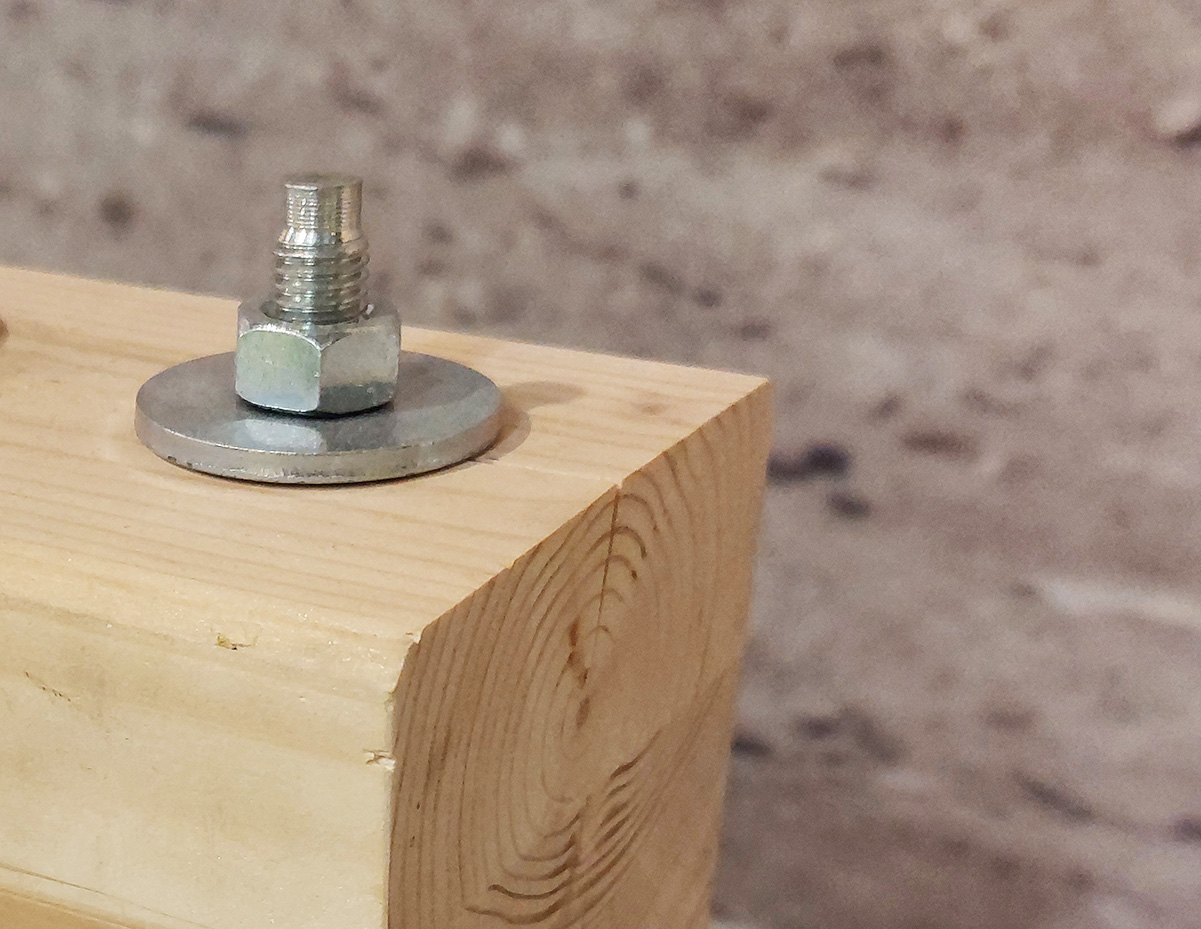

Abrundung des Spreizkonus ermöglicht einfache Durchsteckmontage durch Holz
Mit großer Scheibe nach ISO 7094 (DIN 440) für Schwerlast-BBfestigungen im Holzbau
Langes Gewinde für hoheMontageflexibilität z.B. bei der Befestigung von Fußpfetten im konstruktiven Dachbau
Geringe Setztiefe für geringeren Bohraufwand und eine schnelle Montage

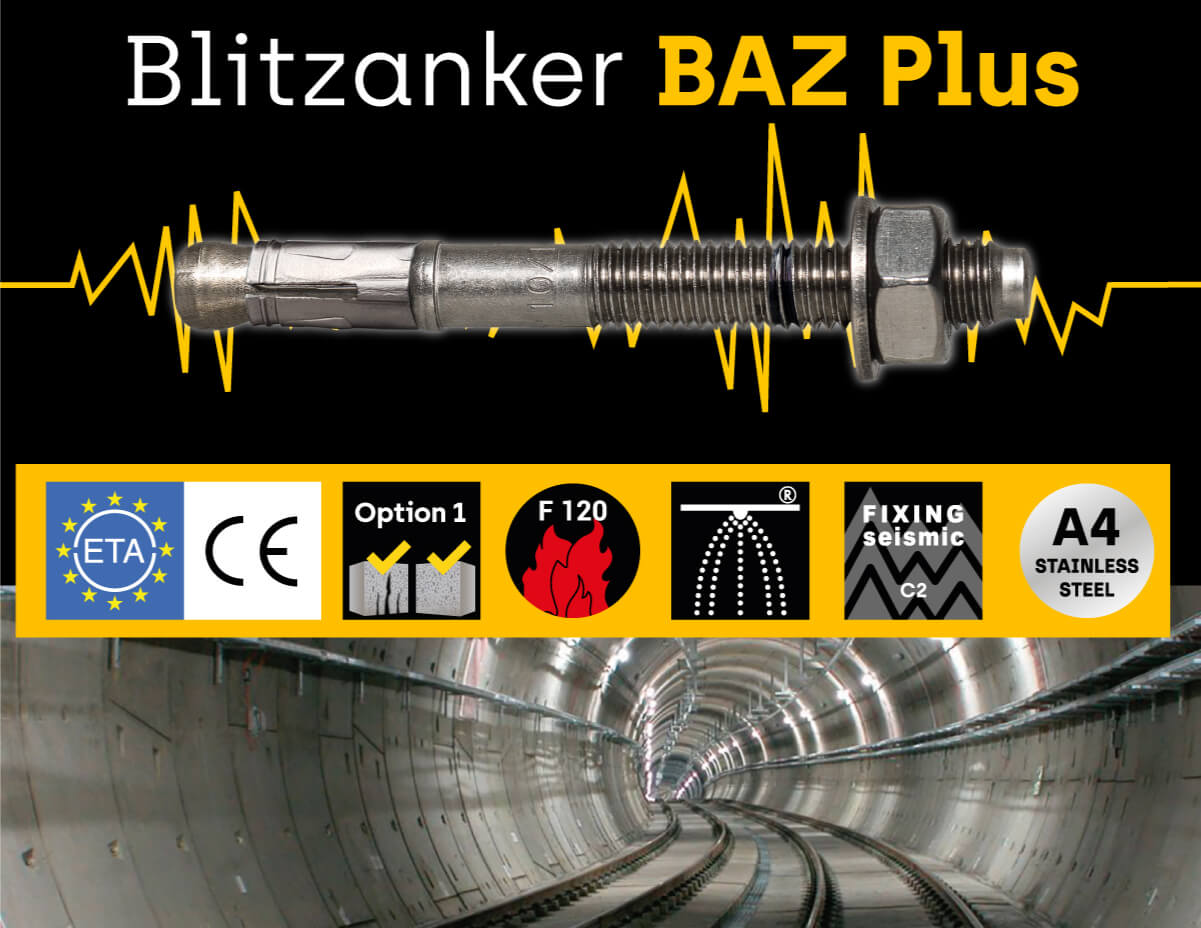

2. Hochleistungs-Bolzenanker BAZ Plus
Der europäisch zugelassene Hochleistungs-Bolzenanker BAZ Plus ist ein wahrer Alleskönner in Sachen Befestigung im gerissenen und ungerissenen Beton und bietet zahlreiche Vorteile bei der Befestigung.
Zugelassen für sicherheitsrelevante Anwendungen durch die ETA-Bewertung / Zulassung
Sehr gute Leistungswerte in gerissenem und ungerissenem Beton (Option 1)
Durch das Feuerwiderstands-Gutachten F120 erfüllt der Blitzanker die Brandschutz-Anforderungen
Getestet für den Einsatz in von Erdbeben gefährdeten Gebieten und verwendbar unter seismischen Einwirkungen
Spreizclip-Geometrie sorgt für schnelles und sicheres Verkrallen im Untergrund
Setztiefen-Markierung als Montagehilfe
Die Abmessungen M10 und M12 mit zwei Setztiefen besonders flexibel einsetzbar und für unterschiedlich starke Anbauteile geeignet

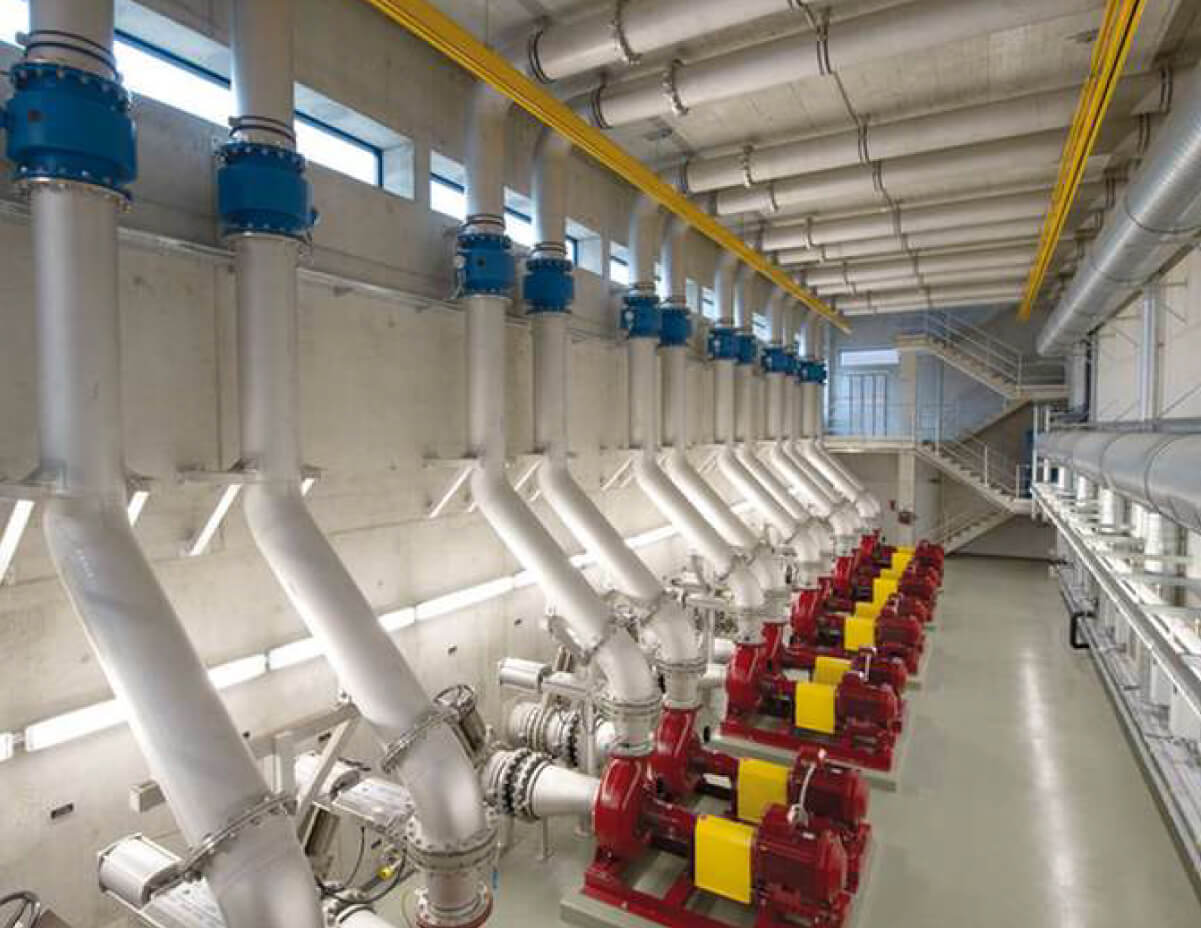

Erfüllt die VdS-Richtlinie und darf zur Befestigung von Rohrleitungen für Löschanlagen / Sprinkleranlagen an Betondecken verwendet werden
Verfügbar in galvanisch verzinkter und nichtrostender Stahl A4 Ausführung
Längenmarkierung auf dem Kopf des Blitzankers
Höchste Lastwerte auch bei geringen Rand- und Achsabständen

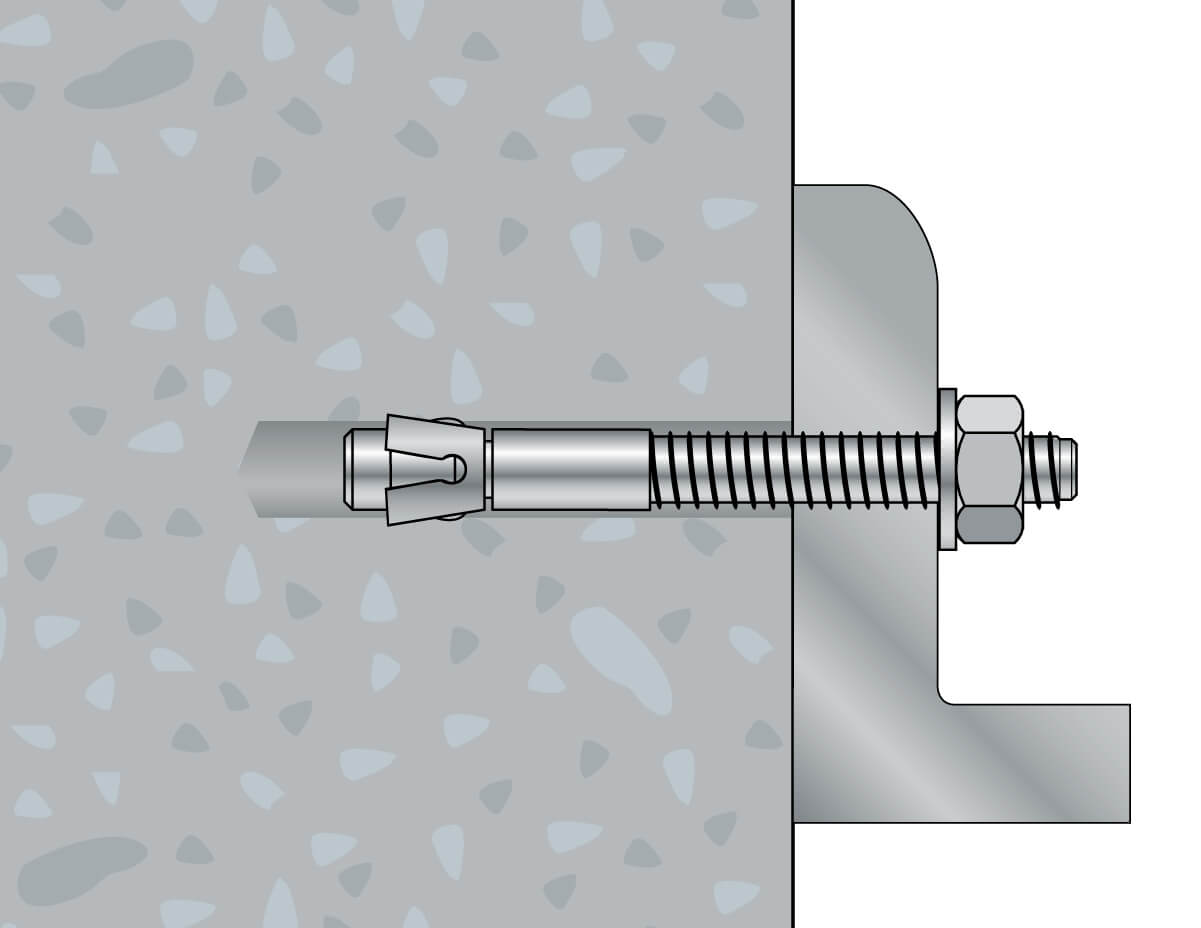

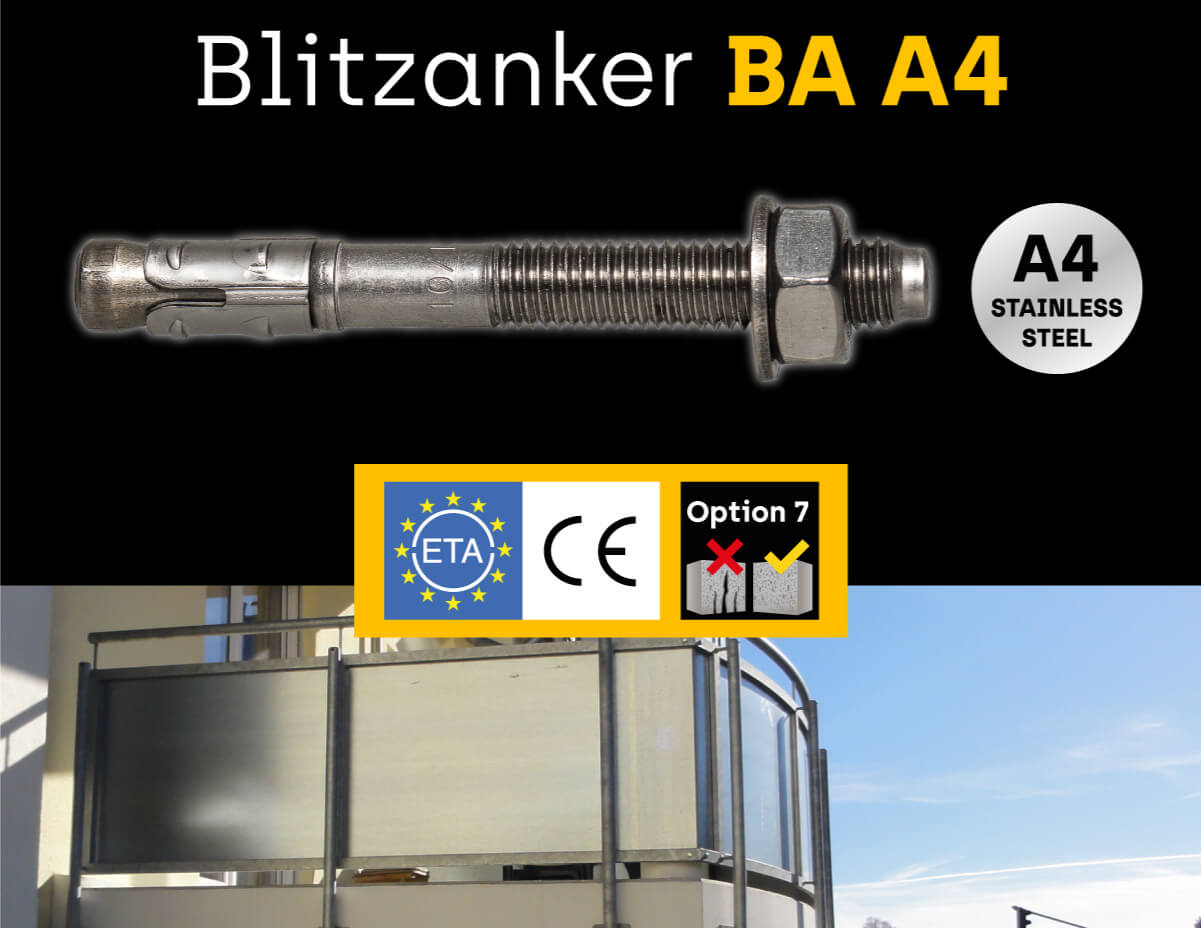

3. Edelstahl-Bolzenanker BA A4
Der Bolzenanker BA A4, gefertigt aus nichtrostendem Stahl A4, ist der Bolzenanker der Wahl für ungerissenen Beton.
Zugelassen für sicherheitsrelevante Anwendungen durch die ETA-Bewertung / Zulassung
Zugelassen für die Schnellmontage in ungerissenem Beton (Option 7)

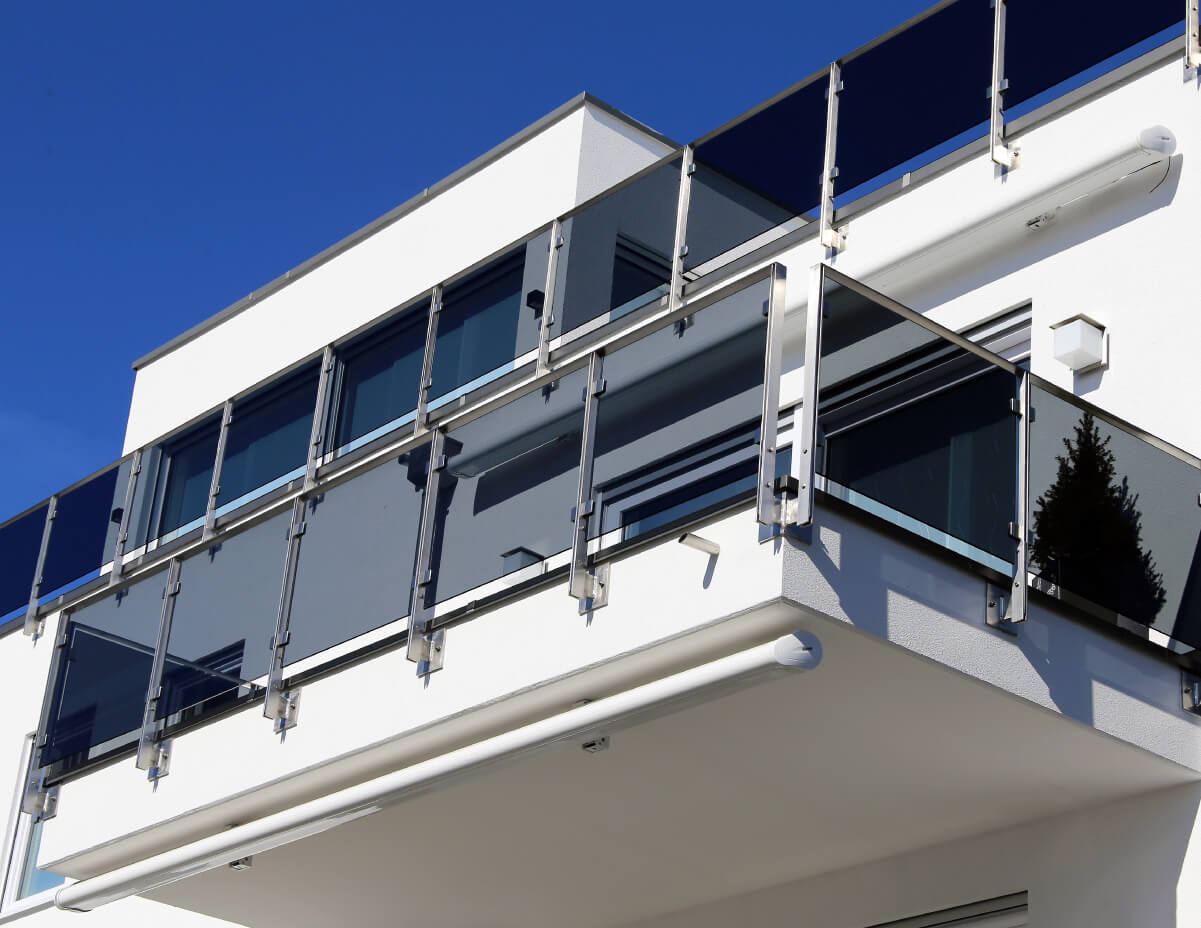

Für vielfältige zulassungsrelevante Anwendungen geeignet, insbesondere für Außenanwendungen, Fassaden-Unterkonstruktionen etc.
Einsetzbar auch bei schwierigen Einbausituationen aufgrund von geringen Rand- und Achsabständen
Höchste Lastwerte auch bei geringen Rand- und Achsabständen
Größen mit M8-Gewinde können auch in dichtem Naturstein eingesetzt werden (nicht Teil der Zulassung)
Alle Ankerbolzen von CELO
4. Fazit Metallanker, Downloads, Videos
Fazit zu Metallankern und Bolzenankern
Metallanker und Bolzenanker sind eine unverzichtbare Befestigungsmöglichkeit für schwere Bauelemente in Beton. Die CELO Bolzenanker bieten eine breite Palette von hochwertigen, ETA-zugelassenen Befestigungssystemen für verschiedene Anwendungen.
Dank ihrer Montagefreundlichkeit, hohen Belastbarkeit, sicheren Verankerung und Vielseitigkeit sind sie eine ideale Wahl für Händler, Unternehmen und Heimwerker, die ihre Projekte sicher und zuverlässig erledigen möchten.
Downloads
Laden Sie sich in unserem Download-Center unsere Broschüre zum Bolzenanker-Sortiment inkl. Produktvergleich im Bereich "Injektionsmörtel, Metallanker & ETA-zugelassene Befestigungslösungen" herunter.
Dort finden Sie auch unseren umfasseenden Produktkatalog, den Sie kostenlos herunterladen oder sich zuschicken lassen können.
Alles rund um Betonschrauben
Betonschrauben zählen ebenfalls zu den Metallankern und zeichnen sich durch eigene Eigenschaften, Vorteile und Anforderungen für verschiedene Anwendungen aus.
Hier stellen wir Ihnen die verschiedenen Typen vor.
Die Montagevideos auf unserem YouTube-Kanal zeigen Ihnen außerdem wie schnell und vielseitig einsetzbar Betonschrauben sind.
Weitere Metallanker aus dem CELO-Sortiment
Zusätzlich zu Bolzenankern und Betonschrauben bietet CELO eine Vielzahl von anderen Metallankern an. Dazu gehören Hülsenanker wie der Schwerlastanker SLA, der Zwangspreizanker ZA und der Hülsenanker Dnbolt, die für schwere Anwendungen geeignet sind. Darüber hinaus bietet CELO verschiedene Deckenanker wie den Deckenanker DA, Schlaganker SA Plus für Beton und Schlaganker SA Plus- kurz für Spannbetonhohlplatten an.
Sind noch Fragen zu den Bolzenankern von CELO offen geblieben? Unser technischer Beratungsservice beantwortet gerne Ihre Fragen. Kontaktieren Sie uns dazu während unserer Telefonzeiten oder schildern Sie uns Ihr Anliegen hier über unser Kontaktformular. Wir antworten Ihnen schnellstmöglich!
