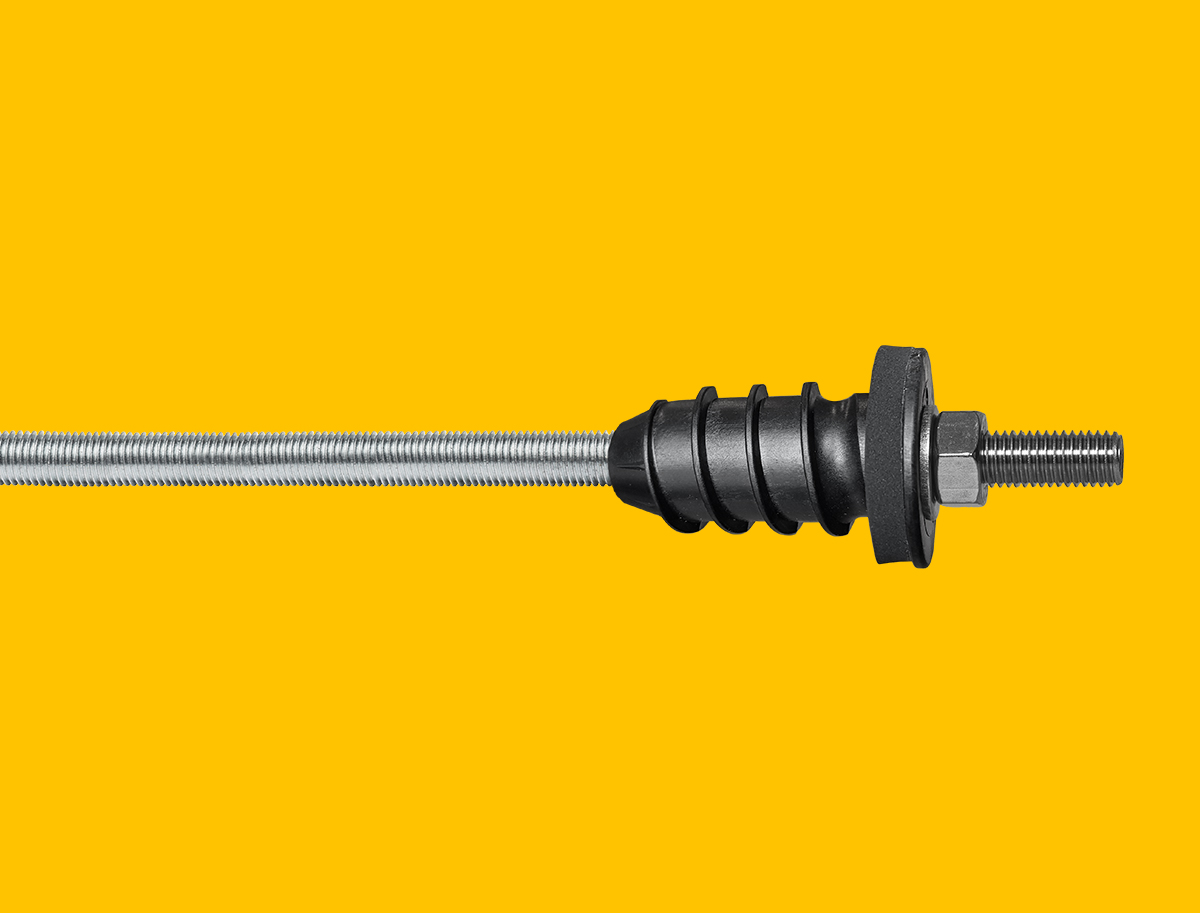

Abstandsmontagesystem ResiTHERM® 12
• Vordächer
• Satelitenschüsseln
• Außenschornsteine
• Regenfallrohre
• Anbaukonstruktionen
• Sonnensebel
• Fensterriegel
• Klimaanlage
• Fenstergitter
• Sonnensegel
• Beton + WDVS
• Kalksandvollstein + WDVS
• Kalksandlochlstein + WDVS
• Lochziegel + WDVS
• Porenbeton PP2 + WDVS
• Porenbeton PP4 + WDVS
Abstandsmontagesystem ResiTHERM® 16
• Markisen
• Vordächer
• Satelitenschüsseln
• Französische Balkone
• Geländer
• Anbaukonstruktionen
• Sonnensebel
• Fensterriegel
• Klimaanlage
• Fenstergitter
• Sonnensegel
• Beton + WDVS
• Kalksandvollstein + WDVS
• Kalksandlochlstein + WDVS
• Lochziegel + WDVS
• Porenbeton PP2 + WDVS
• Porenbeton PP4 + WDVS

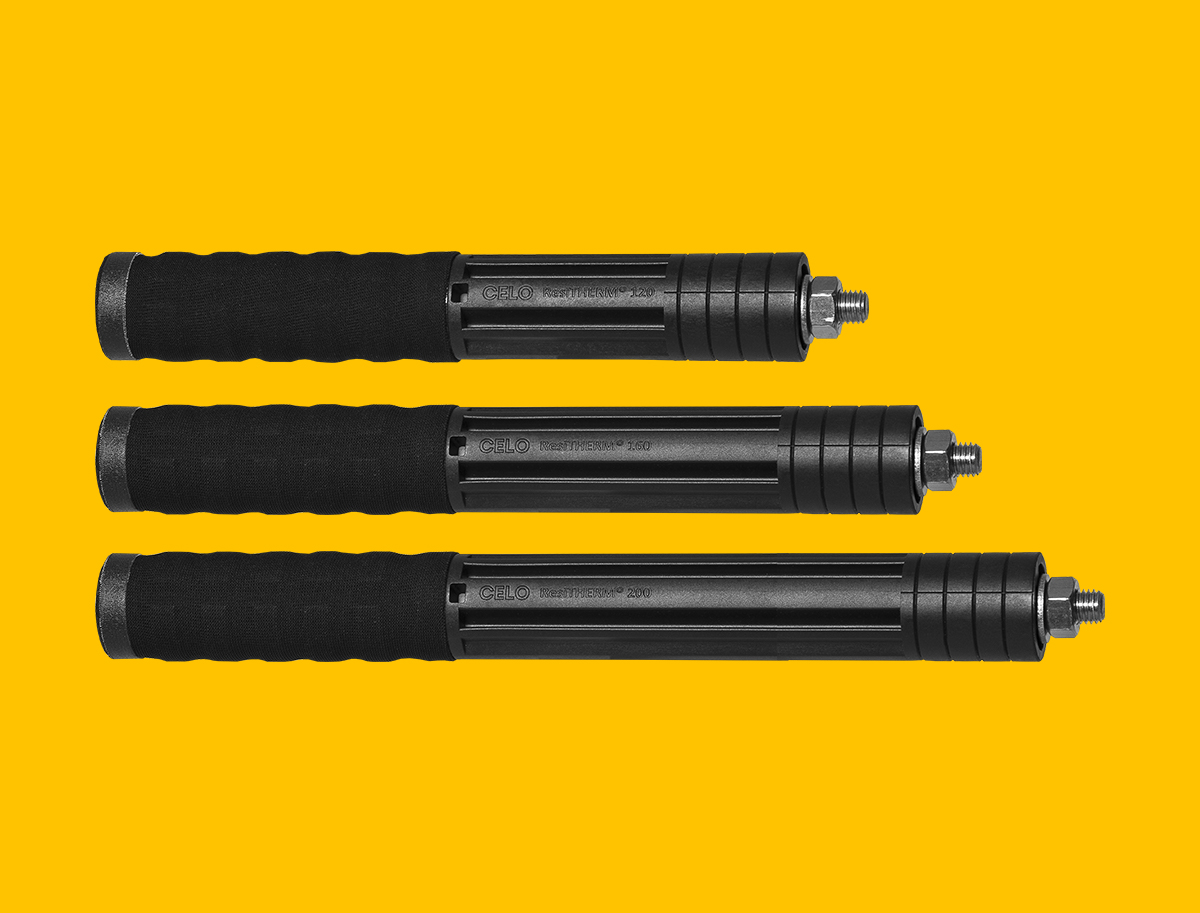

Abstandsmontagesystem ResiTHERM® 37
• Markisen
• Vordächer
• Satelitenschüsseln
• Französische Balkone
• Geländer
• Baukonstruktionen
• Sonnensebel
• Fensterriegel
• Lochziegel + WDVS
• Porenbeton PP2 + WDVS
• Porenbeton PP4 + WDVS
• Beton + WDVS

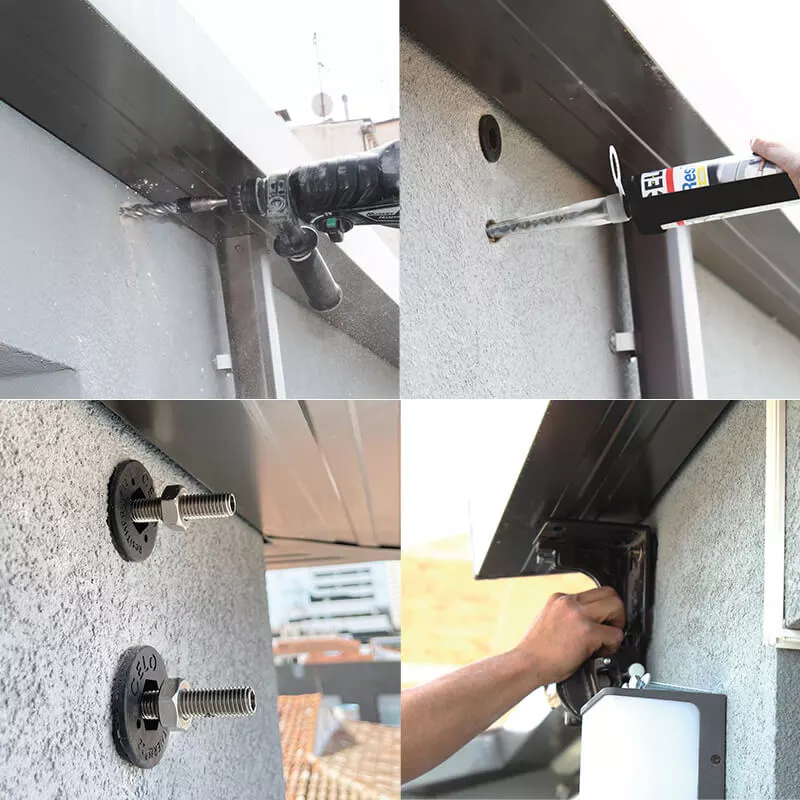

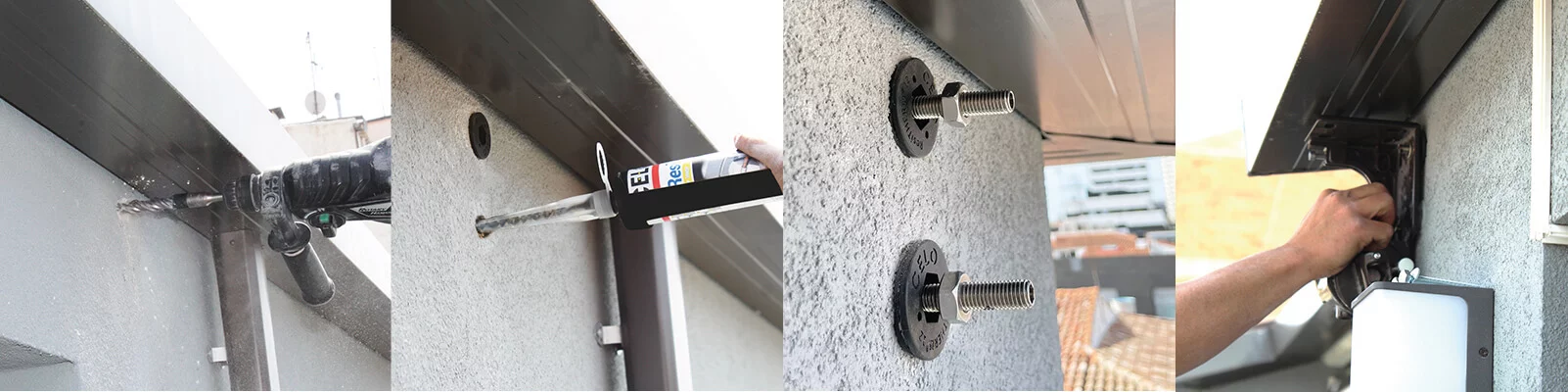

Markise durch Dämmung montieren mit ResiTHERM® 16 - how to
Das ETA-zugelassene Abstandsmontagesystem ResiTHERM® eignet sich für die wärmebrückenfreie Befestigung hoher Lasten wie Markisen durch die WDVS-Wärmedämmung. Das lange Gewinde verankert sicher in der darunterliegenden Wand, während das schwarze thermische Trennmodul mit integrierter Dichtung bei ResiTHERM® 16 und 12 gleichzeitig das Bohrloch abdichtet.
Dämmstoffdicke und Untergrund bestimmen - Montagesituation
Sie sind nicht sicher, welches ResiTHERM®-Produkt für Sie am besten geeignet ist? Werfen Sie einen Blick auf unsere ResiTHERM®-Übersichtsseite, um mehr über die Unterschiede zwischen den verschiedenen Abstandsmontagesystemen von CELO zu erfahren und das richtige Produkt auszuwählen. Es ist zwischen der Dämmstoffdicke und dem Baustoff der gedämmten Fassade zu unterscheiden. Danach richtet sich auch die Auswahl des Bohrers und der Bohrlochtiefe. Die Art des Dämmstoffs (Styropor, Holzwolle etc.) ist nicht entscheidend.
Exemplarische Einbausituation
Dämmstoffdicke inkl. Putz
220 mm
Untergrund Fassade
Lochstein / Mauerwerk / Hochlochziegel
Bohrer-Ø
20 mm
Bohrlochtiefe (im Lochstein)
140 mm
Diese exemplarische Einbausituation zeigt die Montage von ResiTHERM® 16 an einer Fassade aus Lochstein mit 220 mm Dämmung. Sollte Ihre Fassade aus Beton, Porenbeton oder Vollziegel bestehen, ist ResiTHERM® 16 ebenfalls das Produkt der Wahl, die Montagedaten ändern sich jedoch leicht. Für geringere Dämmstoffstärken eignet sich ResiTHERM® 12. Konsultieren Sie die im Set enthaltene Montageanleitung oder wenden Sie sich an uns als Hersteller. Unser technischer Beratungsservice hilft Ihnen gerne weiter:
Vorbereitung: Das brauchen Sie für die Markisenmontage mit ResiTHERM® 16
Markise befestigen mit ResiTHERM® 16 an gedämmter Fassade aus Lochstein, Dämmung 220 mm
Material
- Markise / Markisenhalterung
- Befestigungssystem ResiTHERM® 16
- Injektionsmörtel ResiFIX VY SF
- Mischdüsenverlängerung MDV
Werkzeug / Zubehör
- Bohrer (Ø 20 mm für Lochstein)
- Ausblaspumpe AB
- Reinigungsbürste RBS
- Auspresspistole für Injektionsmörtel
- Meterstab / Zollstock
- Metallsäge / Flex / Gewindestangenschneider
- selten je nach Anschluss der Markise: Gewindestiftadapter von M12 auf M10
Ihr Vorteil: es ist kein Dichtstoff zur Abdichtung des Bohrlochs erforderlich - ResiTHERM® 16 sorgt für einen schlagregendichten Abschluss.
Alles für die Markisenmontage von CELO:
Montageschritte ResiTHERM® 16 an gedämmtem Lochziegel
Markise Schritt-für-Schritt montieren

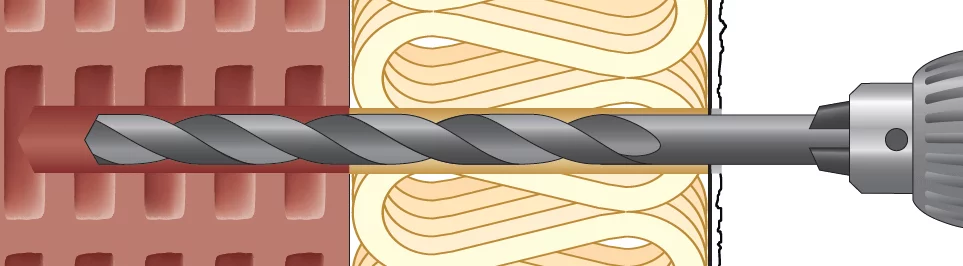

Schritt 1: Bohrloch erstellen
Bei Lochsteinen Bohrverfahren beachten: Drehbohren - ohne Schlag (siehe auch Zulassung / Bewertung des Injektionsmörtels ResiFIX)
Bohrlochdurchmesser bei Lochstein = 20 mm
Bohrlochtiefe hier ≥ 140 mm + 220 mm ≥ 360 mm

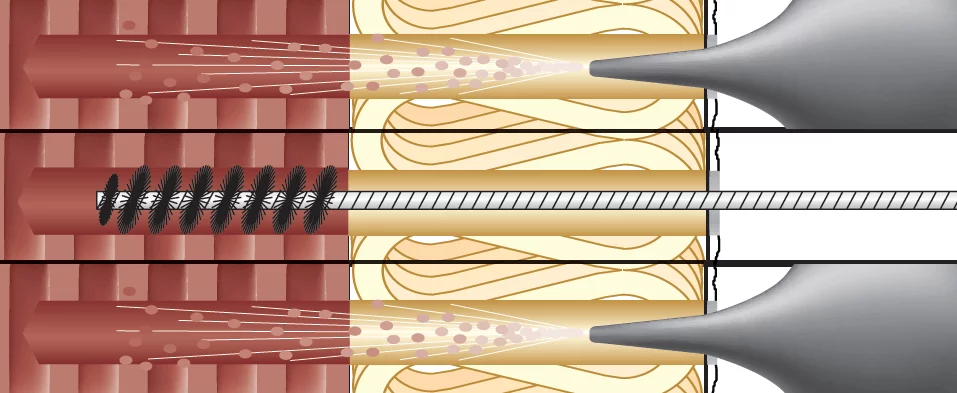

Schritt 2: Bohrloch reinigen
Das Bohrloch muss gründlich gereinigt werden (siehe Zulassung/Bewertung des Injektionsmörtels ResiFIX)
2x Ausblasen - 2x Bürsten - 2x Ausblasen

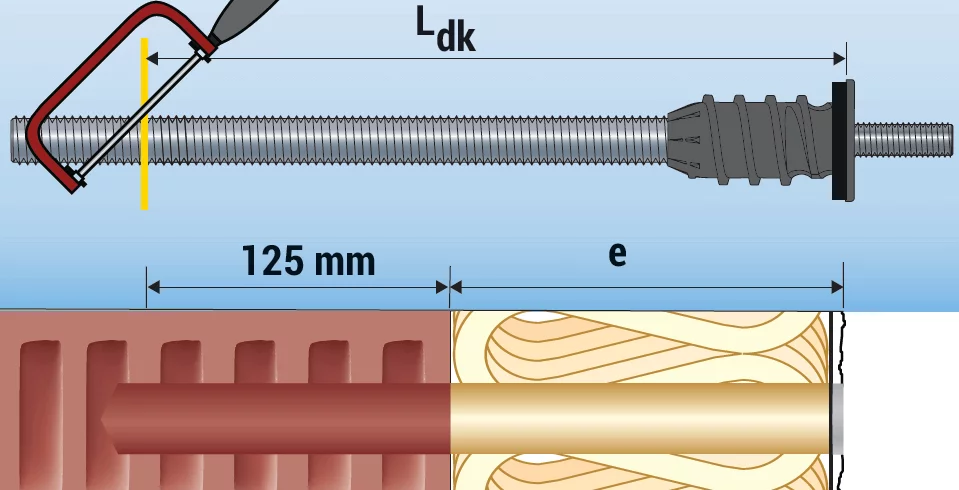

Schritt 3: ResiTHERM® 16 ablängen
Die Länge Ldk von der Spitze der Gewindestange bis Unterkante der Abdeckscheibe des thermischen Trennmoduls ermitteln:
Ldk hier = 125 mm + 220 mm = 345 mm
Dann die Gewindestange M16 mit einer Metallsäge o.ä. nach 345 mm (von Unterkante Abdeckscheibe Trennmodul aus gemessen) ablängen.

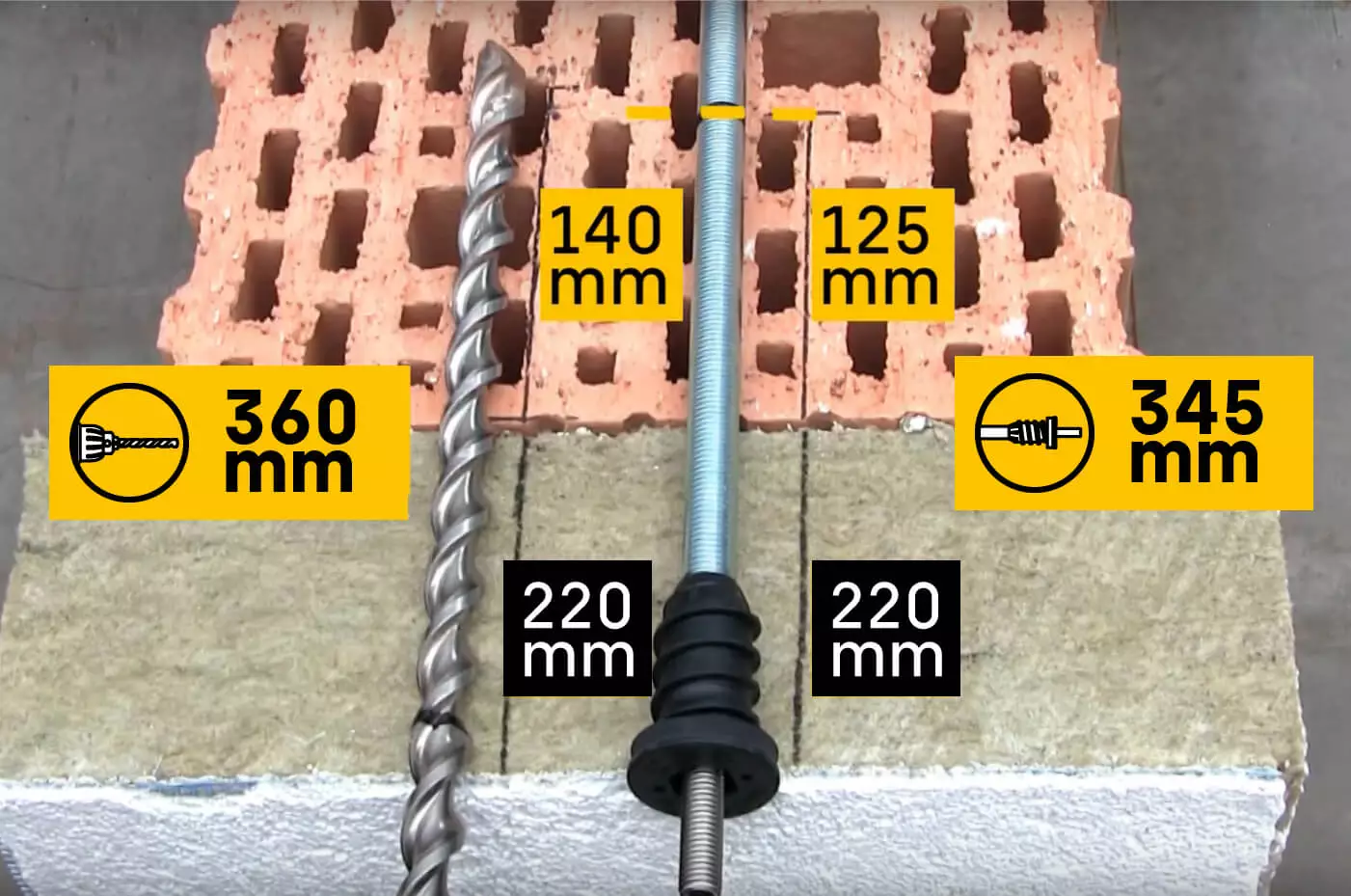

Zwischencheck: Übersicht der Berechnungen
An der Grafik können Sie überprüfen, ob Sie die Bohrerlänge sowie passende Länge des ResiTHERM® 16 richtig ermittelt haben. Neben den festen Werten zur Verankerung im Lochstein (140 und 125 mm) ist der Wert für die Dämmstoffdicke dem individuellen Fall anzupassen (hier: 220 mm).
Bei Fragen wenden Sie sich an unsere technische Beratung.

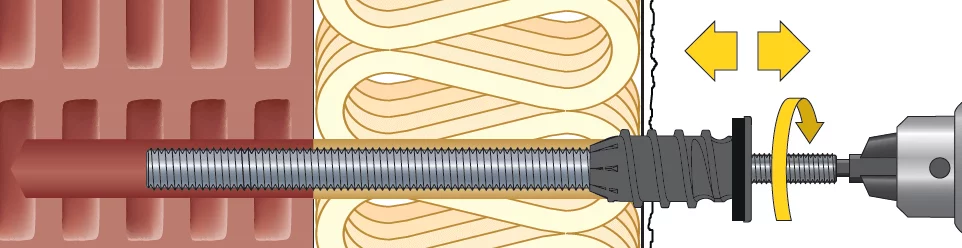

Schritt 4: Öffnung im Putz vorbereiten
Die Öffnung im Putz auf 26 mm vergrößern, sodass Siebhülse im nächsten Schritt eingesteckt werden kann. Dazu das schwarze thermische Trennmodul nur ca. 2 Gewindegänge durch den Putz mittels Akkuschrauber und dem im Set enthaltenen Bit kurzzeitig ein- und wieder herausdrehen.
Falls der Putz sehr dick und hart ist, auf 26 mm aufbohren oder mit dem Bohrer das Loch im Putz auf 26 mm „aufreiben“.

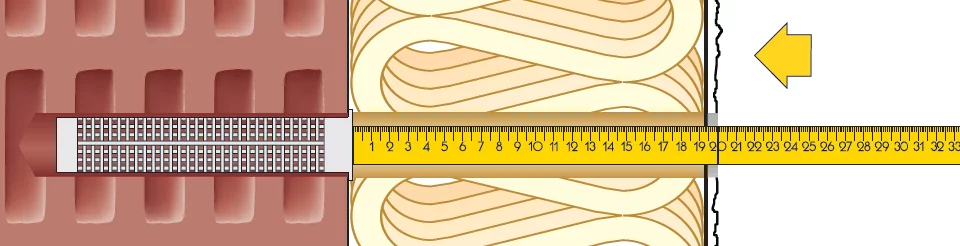

Schritt 5: Siebhülse einstecken
Mit Hilfe eines Zollstocks o.ä. die Siebhülse in das Bohrloch drücken.
Danach Zollstock o.ä. wieder aus dem Bohrloch nehmen.
Dabei kann ideal überprüft werden, ob die im ResiTHERM® 16-Set enthaltene Siebhülse richtig im Bohrloch steckt.
Hier soll der Zollstock am Putz 22 cm = 220 mm anzeigen, entsprechend der Dämmstoffdicke.

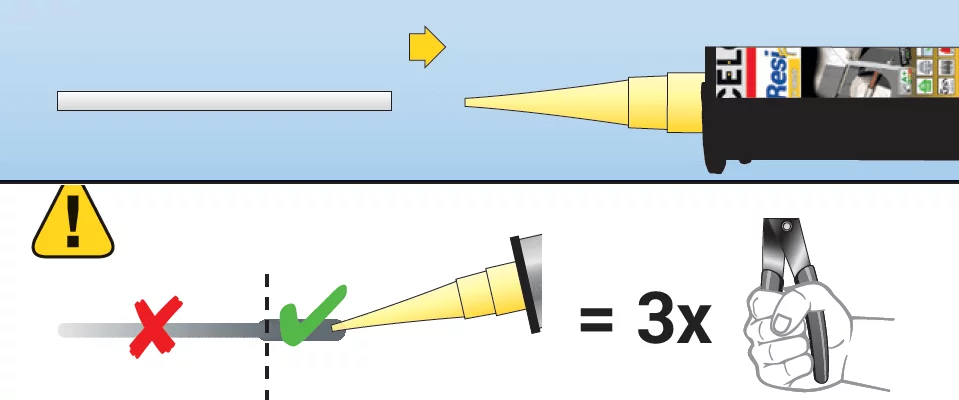

Schritt 6: Chemischen Mörtel vorbereiten
Die Mischdüsenverlängerung MDV auf die Mischdüse des Injektionsmörtels ResiFIX VY SF stecken.
Injektionsmörtel mit der Auspresspistole auspressen, bis der Mörtel eine einheitliche graue Mischfarbe hat - den Vorlauf von mind. 3 Hüben verwerfen.

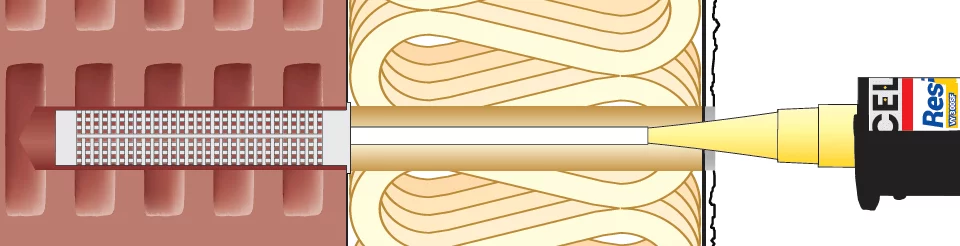

Schritt 7: Siebhülse komplett mit Injektionsmörtel füllen
Die im Set enthaltene passende Siebhülse komplett mit Verbundmörtel füllen (vom Bohrlochende beginnen) - Skala auf der Kartusche als Anzeiger nutzen. Je nach genutzter Kartuschengröße:
ResiFIX 165/280/300 ml
= 13 Hübe = 38 Skalenanteile
ResiFIX 345 ml
= 12 Hübe = 34 Skalenanteile
ResiFIX 410 ml
= 13 Hübe = 24 Skalenanteile
Wichtig: Montageanleitung und Verarbeitungszeit des verwendeten Injektionsmörtel ResiFIX gemäß der Zulassung/Bewertung beachten.
Vorgehen für Beton, Porenbeton oder Vollziegel weicht ab. Montageanleitung beachten.

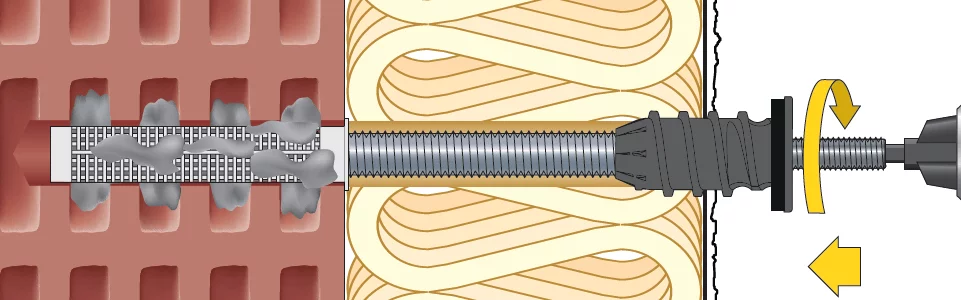

Schritt 8: Abstandsmontagesystem ResiTHERM® 16 einschrauben
Mit dem im Set enthaltenen Bit den ResiTHERM® 16 mittels Akkuschrauber einschrauben, bis die Dichtung press am Putz anliegt. Ein handelsüblicher Akkuschrauber ist dafür ausreichend.
Hinweis: Das thermische Trennmodul bohrt sich selbstständig durch die Dämmung. Der geschäumte EPDM-Dichtring sorgt für eine optimale Abdichtung und verhindert das Eintreten von Schlagregen in die Dämmung (eine zusätzliche Abdichtung mit z.B. Acryl ist nicht nötig, es sei denn, der Putz ist sehr rau).

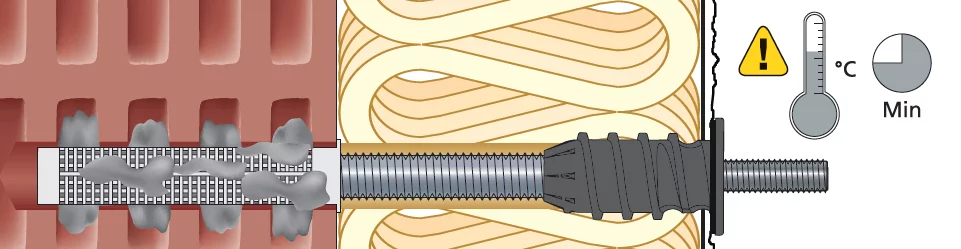

Schritt 9: Injektionsmörtel ResiFIX aushärten lassen
Aushärtezeit des Injektionssystems beachten, siehe Kartuschenetikett des
Injektionsmörtels ResiFIX VY SF.
Bei einer Temperatur des Untergrunds von -5°C beträgt die Mindest-Aushärtezeit beispielsweise 14 Stunden, bei +20°C nur 45 Minuten. Die Temperatur der Kartusche muss mindestens +15 °C betragen.

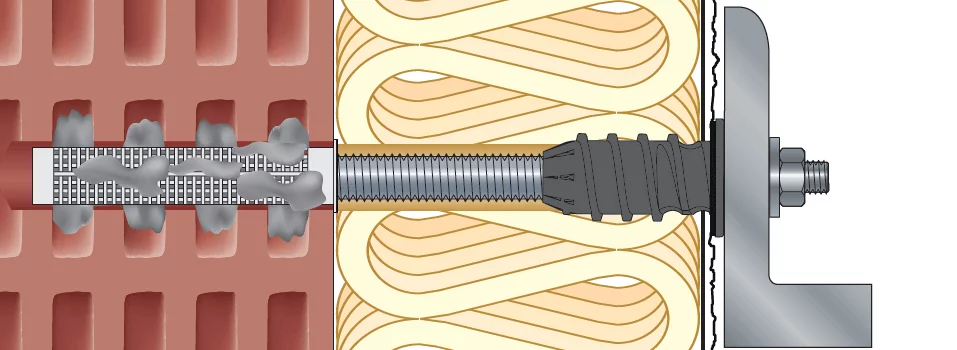

Schritt 10: FERTIG! Markisenkonsole befestigen
Nach Aushärten des Injektionsmörtels kann das Anbauteil / Markise montiert werden (max. Drehmoment Tinst = 25 Nm).
Die Einschraubtiefe des M12 Anschlussgewindes im ResiTHERM® 16 beträgt min. 30 mm, max. 34 mm. Das heißt es darf max. 4 mm herausgeschraubt werden - das entspricht ca. 2 Umdrehungen.
Bonus-Tipp: Was tun bei Wandunebenheiten?
Falls es aufgrund einer Wandunebenheit o.ä. notwendig sein sollte, den ResiTHERM® 16 zu justieren, gibt es zwei Möglichkeiten:
a) Unter das Anbauteil / die Markisenkonsole Ausgleichsscheiben legen (Unterlegscheiben aus Polyamid z.B. Art.-Nr. 129021AS)

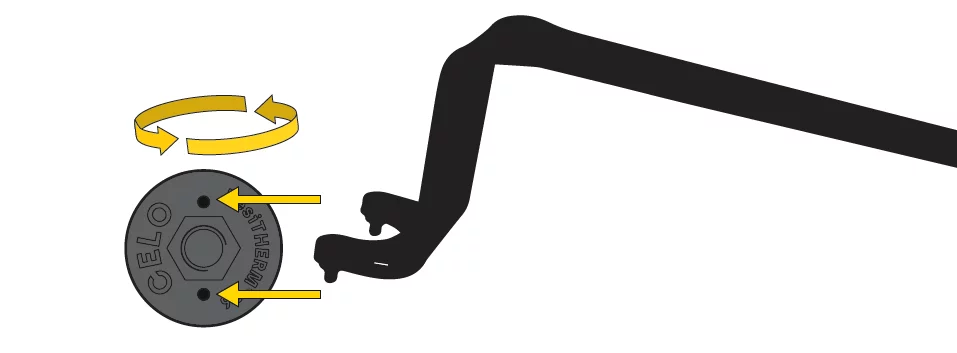

b) Das thermische Trennmodul darf max. 3 mm (das entspricht 1 ½ Umdrehungen) herausgeschraubt werden. Dabei den Zweilochmutterndreher (Art.-Nr. 155253AMT) verwenden, um das schwarze Trennmodul max. 1 ½ Umdrehungen herauszudrehen. Entsteht dabei ein Spalt, für die Abdichtung einen geeigneten Dichtstoff (z.B. StickFX XP) einsetzen.
Haben Sie Fragen zur Montage von Markisen durch WDVS-gedämmte Fassaden mit dem zugelassenen Abstandsmontage-System ResiTHERM®? Zögern Sie nicht, unseren technischen Beratungsservice zu kontaktieren oder sich die Montageanleitung auf der Produktseite herunterzuladen.
