KontaktMit dem Schritt-für-Schritt Ratgeber zum richtigen Rahmendübel
So finden Sie den idealen Rahmendübel für die Montage von Fassaden- und Dachunterkonstruktionen, Metallprofilen und Holzlatten und nicht zuletzt von Fenster- und Türrahmen.
1. Definition: Was ist ein Rahmendübel?
Im Vergleich zu chemischen Befestigungen sind Rahmenbefestigungen wie Rahmendübel, auch Fassadendübel oder Langschaftdübel genannt, deutlich günstiger und Sie müssen keine Aushärtezeiten berücksichtigen. Stattdessen können Sie mit dem Multifunktionsrahmendübel MFR den Dübel sofort mit Gewicht belasten. Der Vorteil gegenüber Metallankern ist die Eignung für fast alle Untergründe und nicht nur für Beton. Das bedeutet, dass Sie mit nur einem Produkt ein breites Anwendungsspektrum in Beton, Loch- und Vollsteinen sowie Porenbeton abdecken.

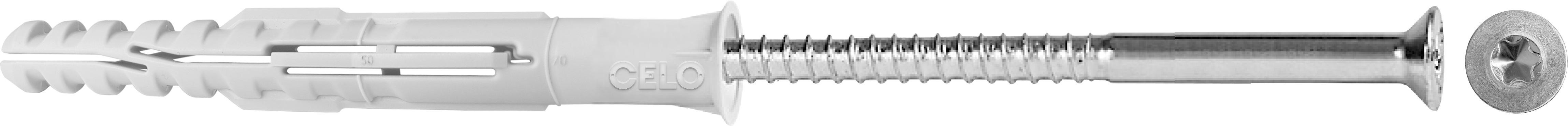

Ein Rahmendübel besteht aus zwei Komponenten: der universelle Kunststoffdübel verfügt über eine optimierte Spreizgeometrie für sicheren Halt und hohe Lastwerte in allen Untergründen und verhindert das Mitdrehen im Bohrloch. Die Schraube ist in verschiedenen Materialien und Beschichtungen verfügbar und damit für korrosive Umgebungen geeignet.

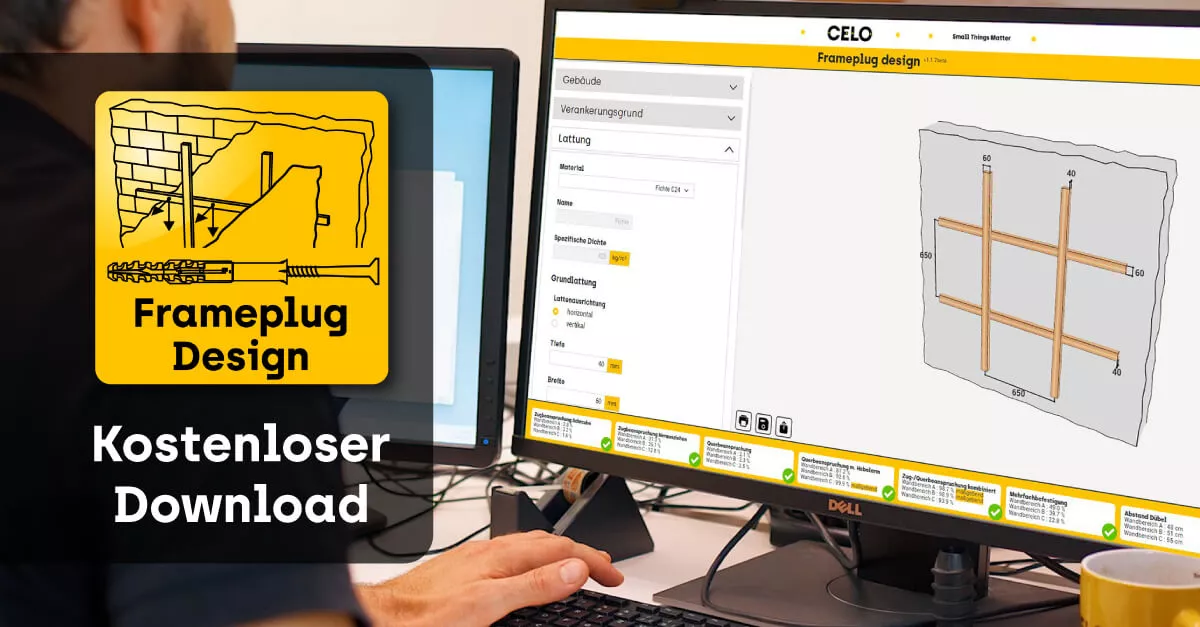

NEU! Kostenlose Software "Frameplug Design" herunterladen
Mit der neuen Bemessungssoftware "Frameplug Design" berechnen Sie selbst, wie viele Multifunktionsrahmendübel MFR Sie für die Befestigung von Fassadenunterkonstruktionen benötigen - und das gemäß der neuesten Richtlinien (EAD 330284-00-0604 und TR 064).
- Hervorragende Visualisierung der Ergebnisse und vielfältige Möglichkeiten
- Berücksichtigung von Holz- und Metallunterkonstruktionen, Bemessung verschiedener Fassadenaufbauten
- Flexibilität beim Fassadenaufbau: Eingabe von bis zu 4 Lattenebenen (waagrechte/senkrechte)
- Wahl der Dämmungsdicke und Anordnung der Dämmung (unter oder zwischen der Lattung oder ohne Dämmung)
- Optimal als Bemessungshilfe für Statiker, Handwerker oder Endanwender
2. Typische Anwendungen: Wofür sind Rahmendübel am besten geeignet?

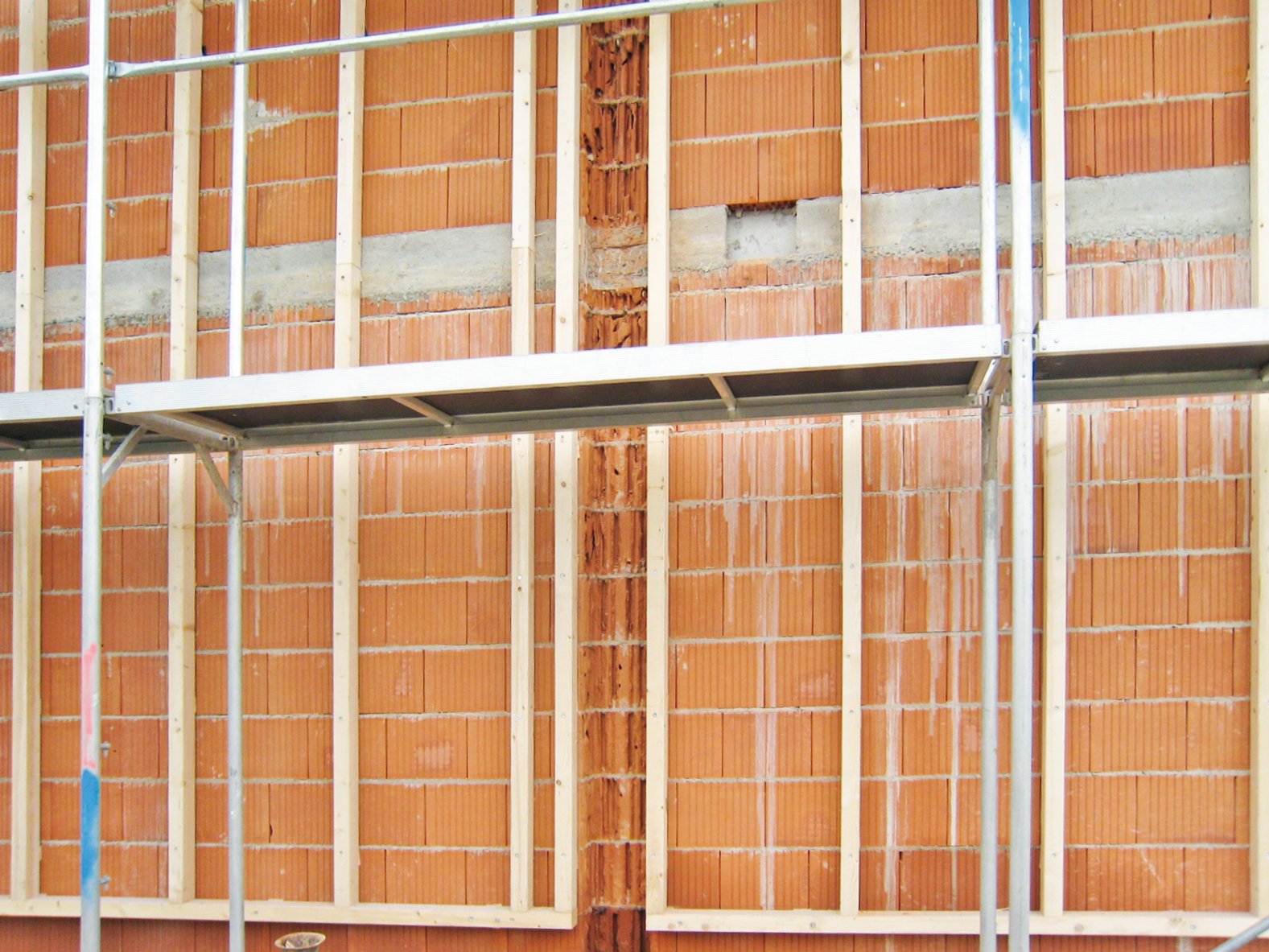

Rahmendübel, auch Fassadendübel oder Langschaftdübel genannt, werden hauptsächlich zur Befestigung im Außenbereich, wie zum Beispiel bei Hochhäusern, eingesetzt und bieten sicheren Halt bei der Befestigung hinterlüfteter Fassaden und Fassadenunterkonstruktionen aus Holz oder Metall. Die Einsatzgebiete für Rahmendübel sind sehr vielseitig.
Anwendungsbeispiele können sein:
- Hinterlüftete Fassaden
- Fenster- und Türrahmen
- Metall- und Kunststoffprofile
- Handläufe, Fenstergitter, Geländer, Brüstungen
- Holzlatten, Träger, Schienen
- Metallkonsolen
- Abgehängte Decken
- Kabeltrassen, Winkel, Profile
- Wandschränke, Regale, Küchenoberschränke
- Wetterschalen
3. Untergründe: Für welche Materialien und Steine sind Rahmendübel geeignet?
Die möglichen Baustoffe sind so vielseitig wie die Anwendungen:
- Beton
- Vollziegel
- Kalksand-Vollstein
- Spannbetonhohlplatten
- Porenbeton
- Hochlochziegel
- Kalksand-Lochstein
- Hohlblockstein aus Leichtbeton
- Naturstein
- Vollstein aus Leichtbeton
Laden Sie hier den kostenlosen Übersichtsflyer "MFR-Rahmendübel" vom Hersteller herunter.
Sehen Sie alle Produktabmessungen, Varianten und Lastwerte auf einen Blick:
4. Montage: Leichte und einfache Montage in nur drei Schritten
Bei der Montage der sogenannten Langschaftdübel wird das Anbauteil in Durchsteckmontage befestigt und ein Reibschluss zwischen Dübelhülse und Untergrund sorgt für eine zuverlässige Verankerung
Die Montage erfolgt schnell in drei einfachen Schritten:
1. Bohrloch erstellen und säubern
2.Rahmendübel durch das Anbauteil in das Bohrloch einhämmern
3. Schraube eindrehen - fertig!
5. Sortiment: Ihr Leitfaden zu Typen, Materialien und ETA-Zulassung

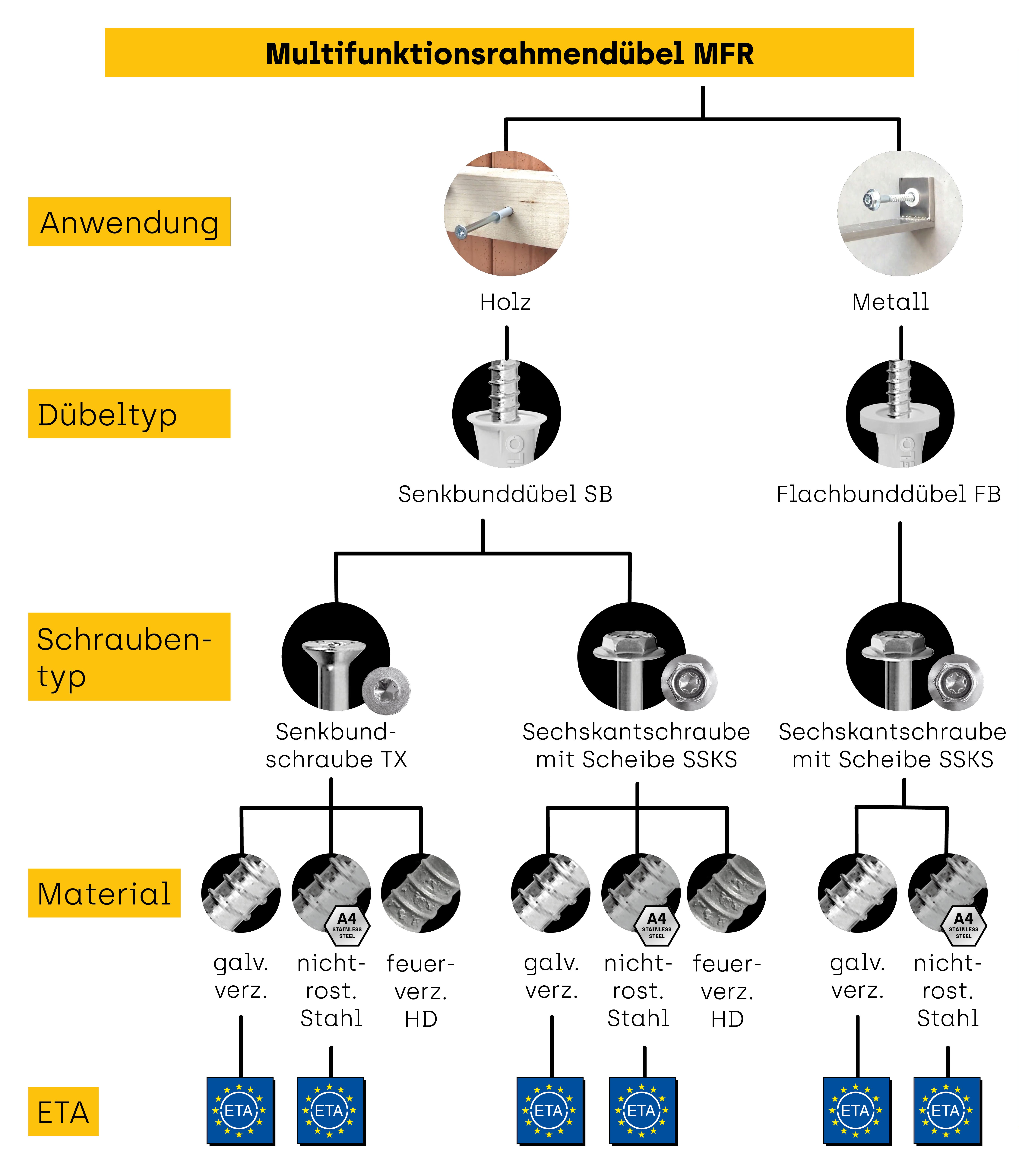

Die möglichen Kombinationen von Dübeln mit verschiedenen Kragen und Schrauben aus unterschiedlichen Materialien und Beschichtungen bieten nahezu unendliche Möglichkeiten der Rahmenbefestigung. Darüber hinaus stehen Zertifikate wie die ETA-Bewertung für maximale Anwendersicherheit. Informieren Sie sich in dieser Grafik über die Vielfalt an Rahmendübeln, deren Formen, Materialien und Zulassungen
Für den Holzbau mit erhöhtem Anpressdruck
Senkbunddübel
mit Sechskantschraube
MFR SB SSKS Ø8-14
Ideal für den Metallbau, ETA-zugelassen
Flachbunddübel
mit Sechskantschraube
MFR FB SSKS Ø8-14
6. Vorteile: Was macht den Multifunktionsrahmendübel MFR von CELO so einzigartig?
Die Multifunktionsrahmendübel MFR von CELO haben vielfältige Tests durchlaufen und sind für alle gängigen Baustoffe ETA-zugelassen und erfüllen damit den hohen Qualitäts- und Sicherheitsanforderungen des europäischen Marktes. Sie sind sogar für die Montage in Hohlkammerdecken zugelassen und CE-konform.
Der Langschaftdübel MFR besteht aus hochqualitativem, alterungs-, witterungs-, und UV-beständigem Nylon mit einer Temperaturbeständigkeit von -40°C bis +80°C und durchläuft seinen gesamten Entstehungsprozess an unserem Standort in Aichach (Bayern, Deutschland): von der Konzeption bis hin zur Produktion ist der Universaldübel garantiert "Made in Germany".
Die Besonderheit der Dübel MFR 10 besteht in ihrer optimierten Geometrie mit seitlichen Balken für einen sicheren Halt und erhöhter Flexibilität durch die zwei Setztiefen mit 50 und 70 mm.

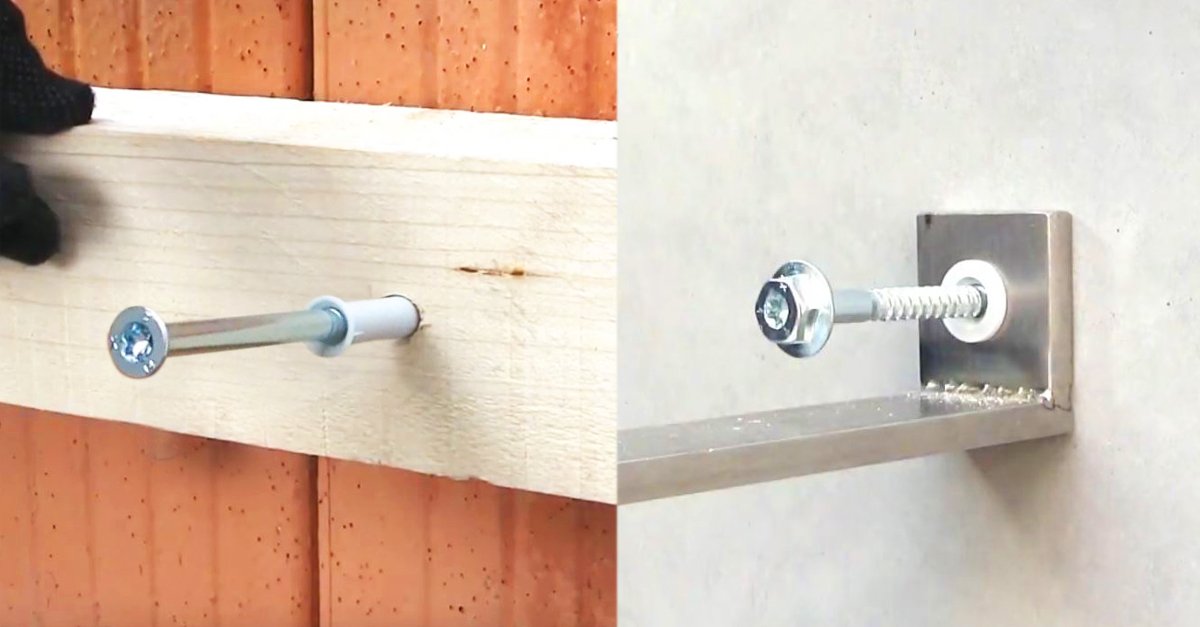

Für ein sauberes Versenken im Anbauteil, wie bei der Montage von Holzlatten, eignet sich die Dübelausführung mit Senkbund am besten, während der Flachbunddübel bei der Montage von Metallteilen Kontakt-Korrosion verhindert.
Bei den Rahmendübeln von CELO sind die Schrauben und Dübel perfekt aufeinander abgestimmt und für eine einfache Handhabung zum Großteil vormontiert. Dadurch wird der Montageaufwand minimiert und die zeitsparenden Dübel sind direkt einsetzbar und sofort belastbar.
Die Schraube aus nichtrostendem Stahl A4 oder feuerverzinktem Stahl HD ist korrosionsbeständig und für Badezimmerbefestigungen und den Außenbereich geeignet.
Die Multifunktionsschraube SSKS mit Sechskant, TX-Antrieb und integrierter Unterlegscheibe bietet mehr Montagekomfort, da Sie sie auf Ihre bevorzugte Weise einschrauben können.
7. Zubehör Rahmenbefestigung
Wie Sie Unebenheiten ausgleichen und Ihren Fensterrahmen einbruch- und absturzsicher machen?

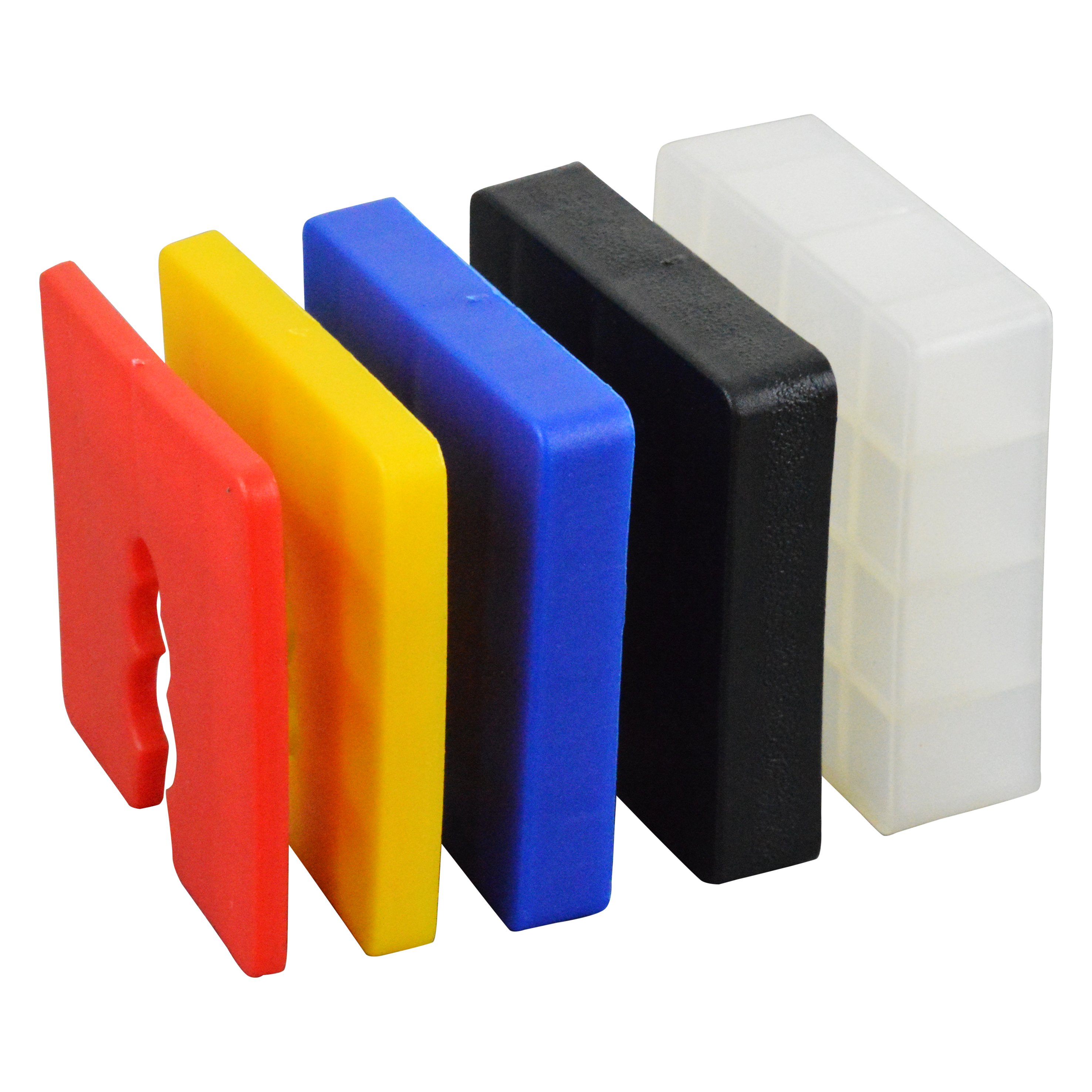

Distanzplatte DP

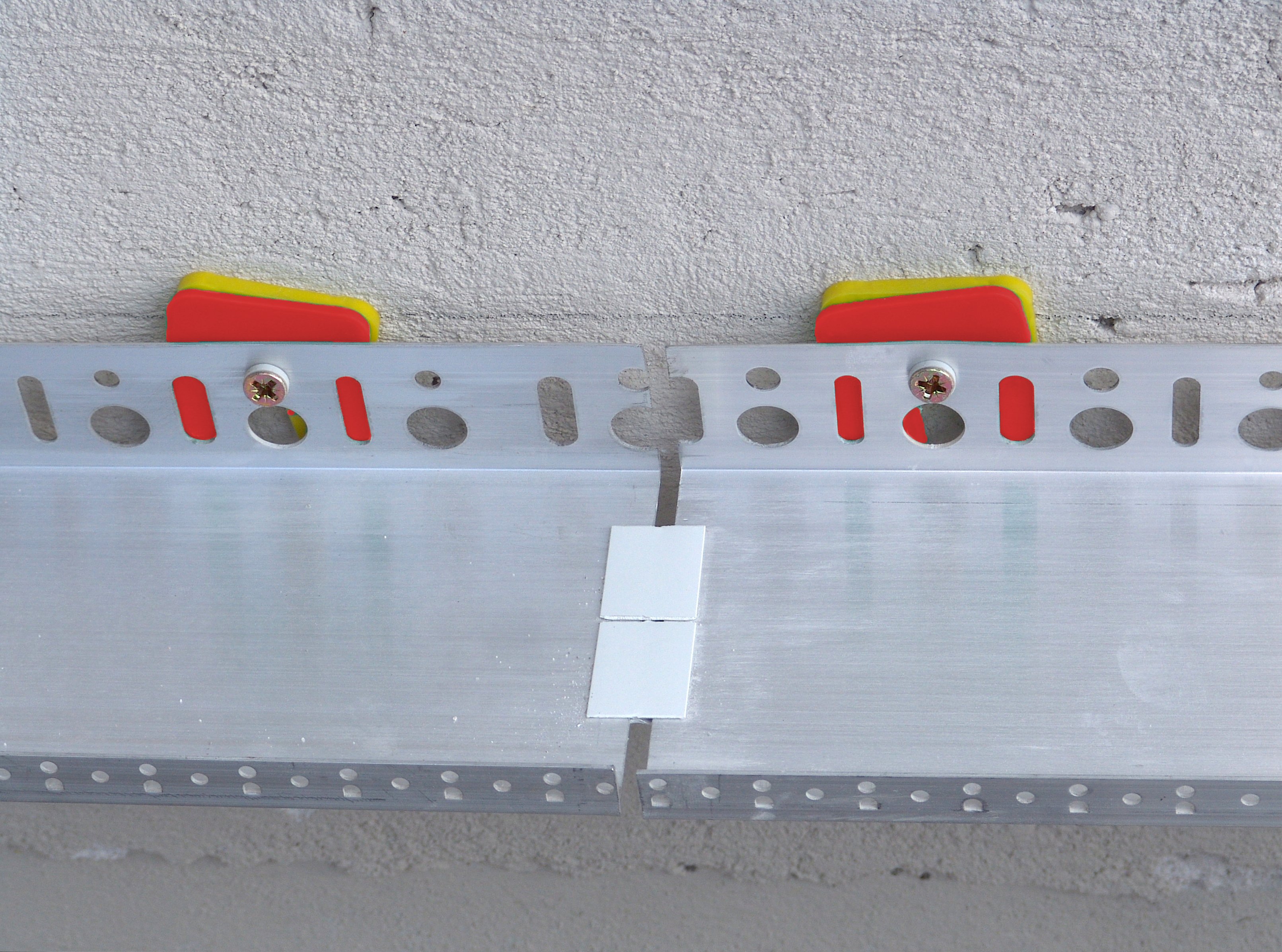

Zum Ausgleich von Unebenheiten bei der Montage von Fassadenunterkonstruktionen ist die Distanzplatte DP die ideale Ergänzung zum Rahmendübel MFR.

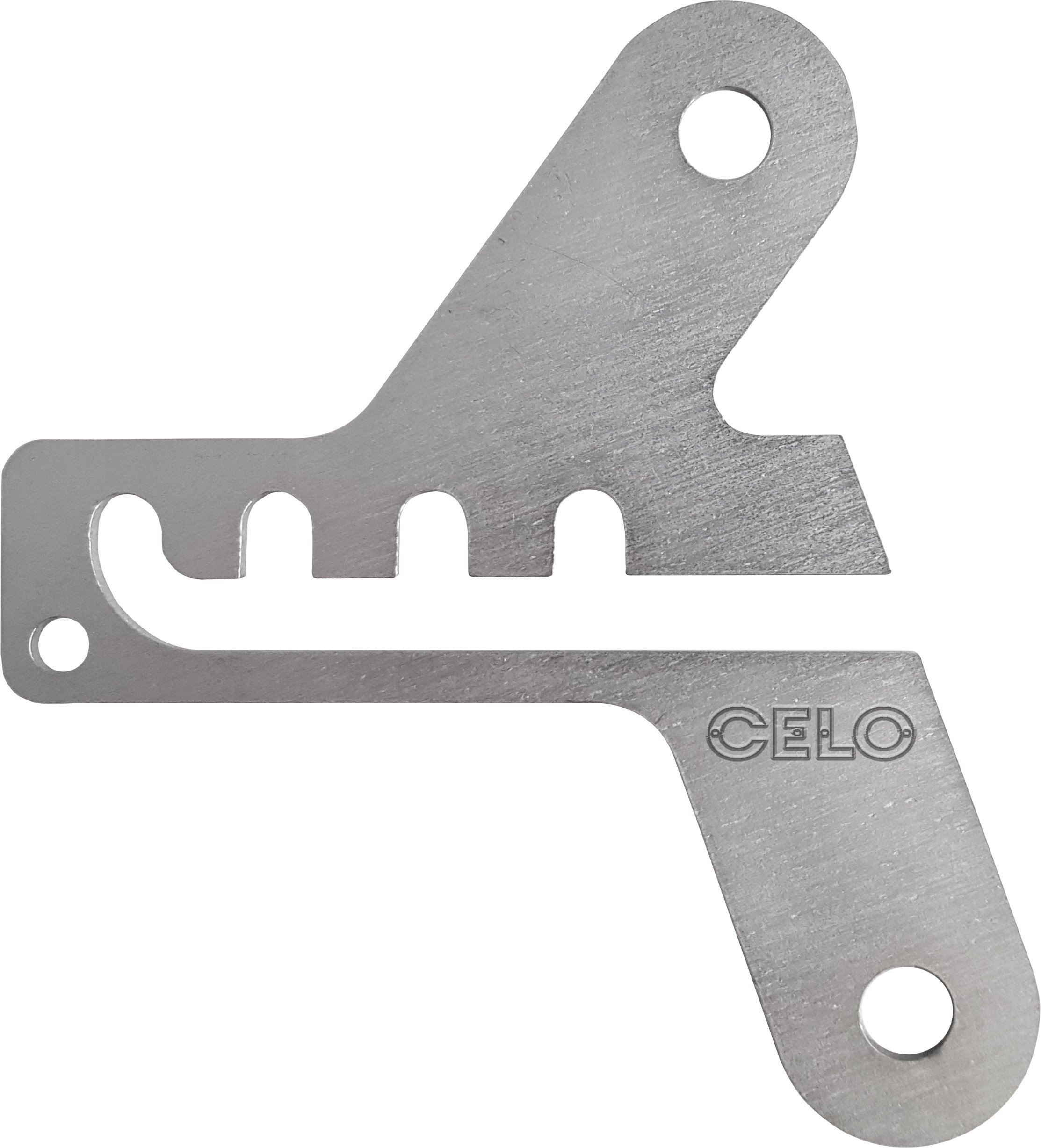

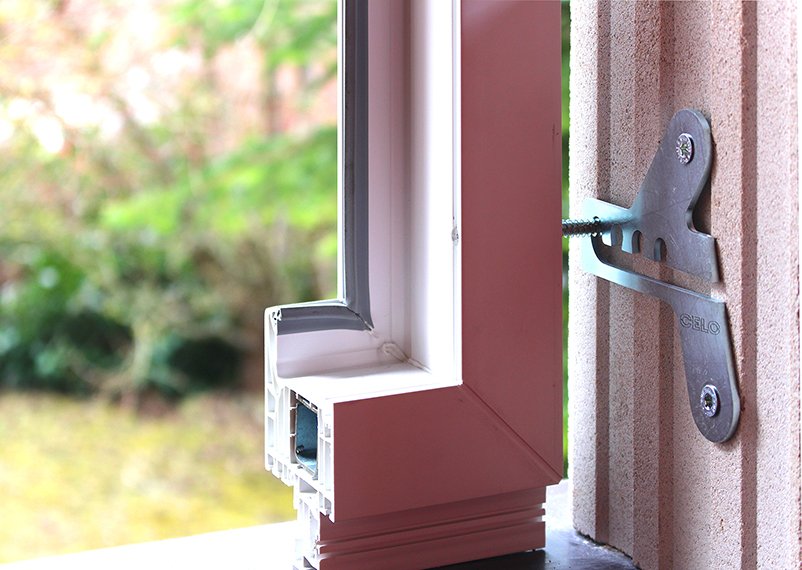

Fenstersicherung ProtectFIX®
Für maximale Sicherheit vereint die Fenstersicherungslasche ProtectFIX® Absturzsicherung und Einbruchschutz in Einem und sorgt in Kombination mit den Fensterrahmendübeln MFR für eine sichere Kraftübertragung auf den Untergrund.
Haben Sie Zweifel, welche Rahmenbefestigung für Ihre Anwendung am besten geeignet ist?
Benötigen Sie weitere Details über Lastwerte, Zulassungen oder eine technische Beratung?
Kann unser Außendienstmitarbeiter Sie besuchen und Ihnen helfen?
Dann wenden Sie sich bitte an unseren Kundenservice! Wir sind Ihnen gerne behilflich!
Anfrage für technische Unterstützung
Bitte füllen Sie das untenstehende Formular ausGeben Sie Ihre Kontaktdaten und Details zu Ihrem Anliegen an, damit wir Ihnen gezielt weiterhelfen können.
Sie haben sich bereits mit der E-Mail-Adresse registriert
Bitte loggen Sie sich ein, um fortzufahren
Zum Einloggen gehenWeiterführende Informationen
Kostenlose Software "MFR Frameplug Design"
Laden Sie sich die Hersteller-Software herunter um gemäß neuster Normen zu berechnen, wie viele Rahmendübel Sie für eine zulassungkonforme Befestigung Ihrer Fassadenunterkonstruktion benötigen.

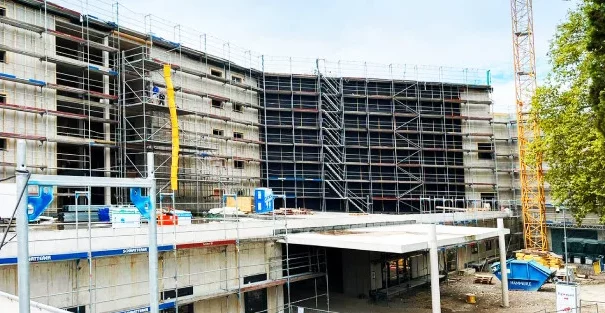

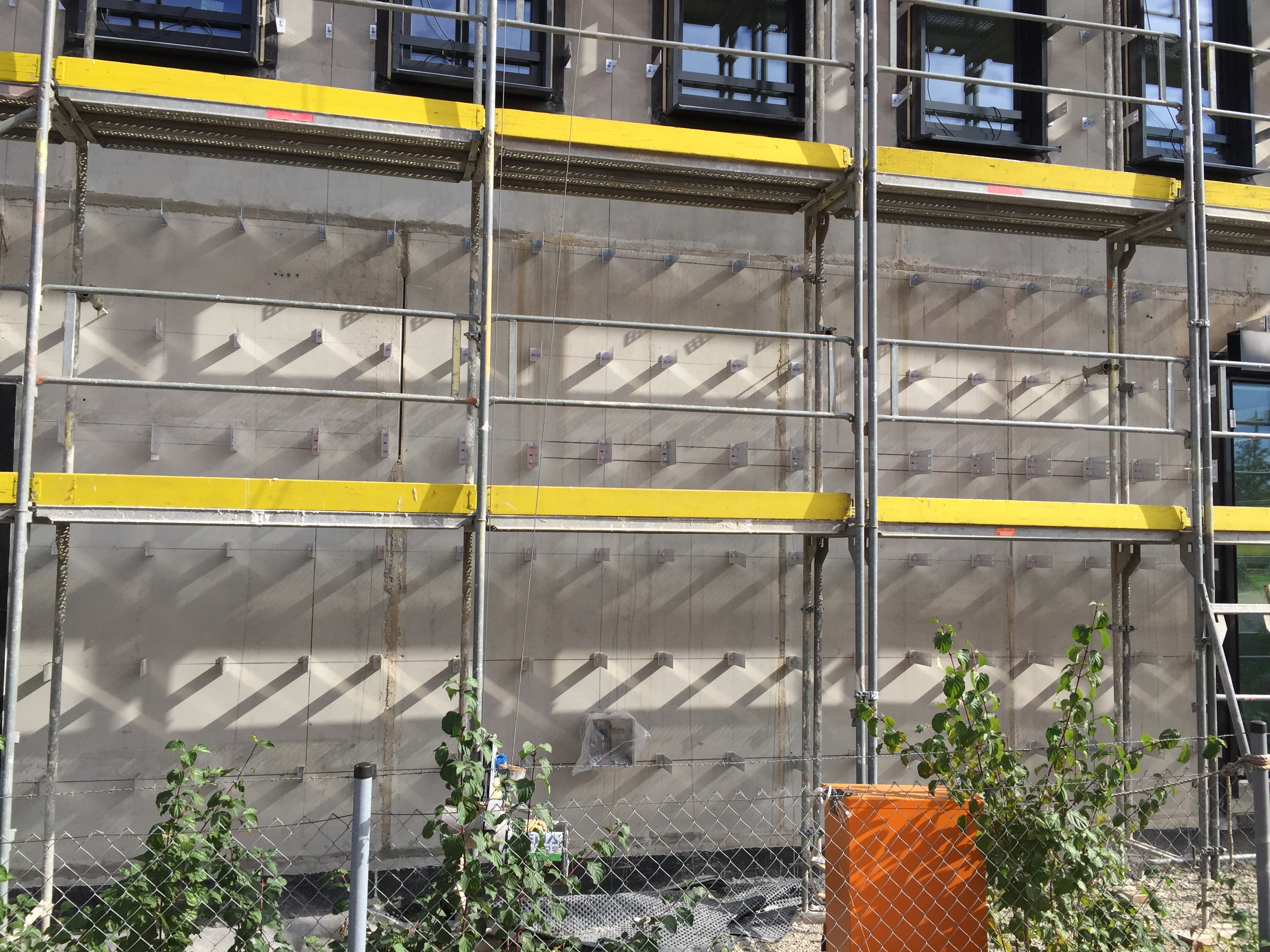

Referenzprojekt: MFR für größtes Holzgebäude Deutschlands
Mit Rahmendübel MFR werden die Fassadenunterkonstruktion bei dem Bauprojekt der Extraklasse in Konstanz am Bodensee befestigt:

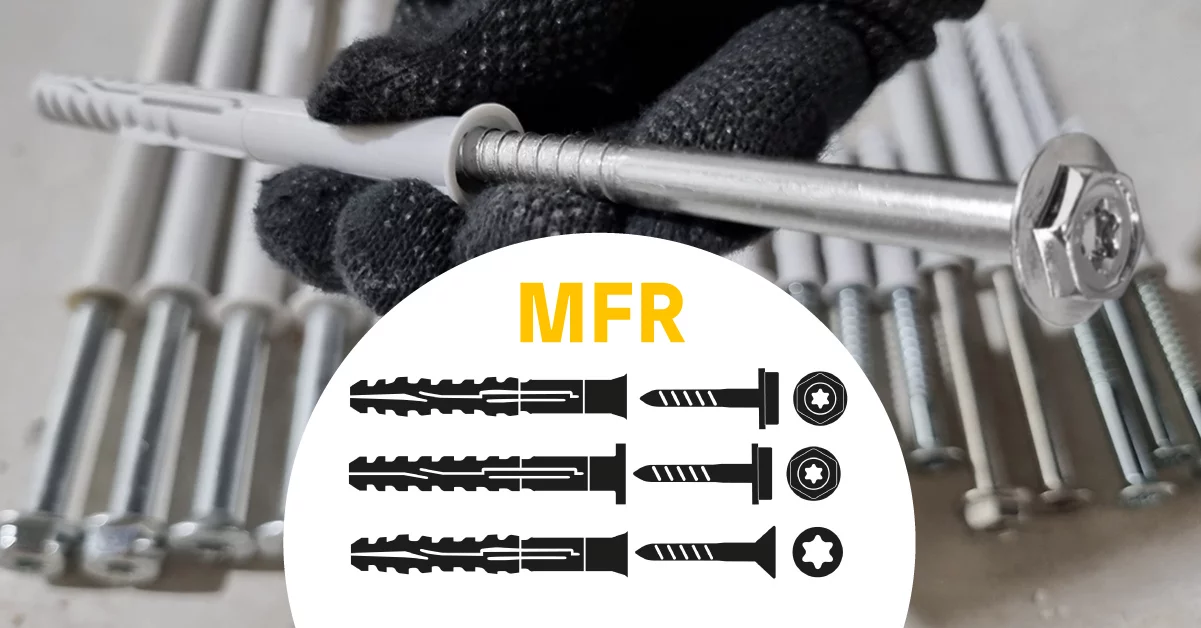

Welcher Rahmendübel für was? 3 Typen im Vergleich
